FSC

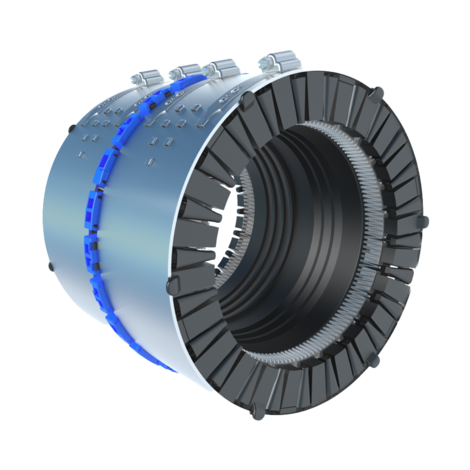

FRIASAFE Rohrverbinder
Längskraftschlüssiger Rohrverbinder zur Verbindung von Druckrohren unterschiedlicher Materialien (Stahl, Guss, Duktil-Guss, Asbestzement, PVC, PE-HD/PEX) im Tiefbau.
- Stagnationsfreie Konstruktion
- Schnelle und ergonomische Installation
- Ein Greifsystem für alle Rohrmaterialien
- Automatische Zentrierung der Rohre
- Ein Formstück je Nennweite
- Spann-, Fixier- und Krallen-Bänder aus Edelstahl
- Radialstempel aus PP
- Dichtungswerkstoff EPDM
- Druckstufe PN16
- Durchmessertoleranz dimensionsabhängig bis max. 38mm
- Temperaturbereich -20°C - +40°C
- Abwinklung der Rohre von max. 6°
- für PE-HD/PEX- und PVC-Rohre mit geringeren Wandstärken als SDR17,6 ist eine Innenstützhülse erforderlich
Hinweis:
Nur verarbeitbar mit Tangentialspannern:
DN 40 - 80 (Best.Nr. 770810) oder DN 100 - 200 (Best.Nr. 770812)

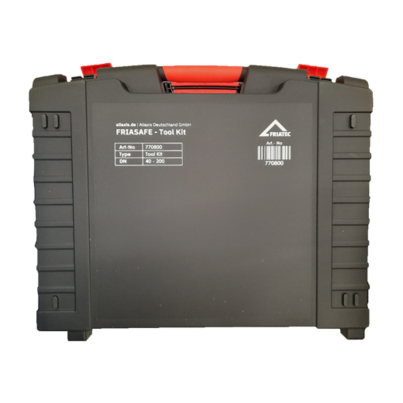

Tangentialspanner auch erhältlich im FRIASAFE-Toolkit (Best. Nr. 770800)
Bei der Anwendung auf AZ-Rohren kann die Längskraftschlüssigkeit nicht gewährleistet werden.
Dichtung EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 / ACS / WRAS
PFA/PN Wasser max. = 16 bar
| Artikel | d | DN | L | Gewicht kg |
VE | PE |
|---|---|---|---|---|---|---|
| 772101 | 40-64 | 40 | 200 | 1,400 | 1 | 240 |
| 772102 | 46-72 | 50 | 200 | 2,000 | 1 | 240 |
| 772103 | 63-90 | 65 | 200 | 2,400 | 1 | 144 |
| 772105 | 78-105 | 80 | 200 | 2,800 | 1 | 144 |
| 772107 | 104-132 | 100 | 240 | 4,600 | 1 | 75 |
| 772109 | 130-161 | 125 | 240 | 5,300 | 1 | 75 |
| 772111 | 158-192 | 150 | 240 | 7,400 | 1 | 60 |
| 772115 | 218-256 | 200 | 240 | 9,300 | 1 | 30 |
