PWFM

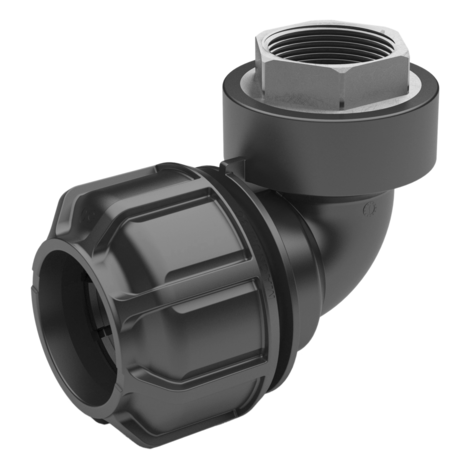

Winkelverschraubung 90° mit zylindrischem Innengewinde aus Messing
Klemmfitting aus PP zur längskraftschlüssigen Verbindung von PE-Rohren im Wasserbereich
- Geringe Einsteckkräfte durch dynamisch aktiviertes Dichtsystem
- Kein Anfasen des Rohrendes notwendig
- Dichtung EPDM, DIN EN 681-1 / KTW
- Überwurfmutter ≤ d 63 aus Acetal
- Zylindrisches Innengewinde aus Messing
PFA/PN Wasser = 16 bar
| Artikel | d | R | D | H | L | Gewicht [kg] | VE | PE |
|---|---|---|---|---|---|---|---|---|
| 69262180 | 20 | 1/2" | 47 | 42 | 60 | 0,290 | 60 | 100 |
| 69263280 | 25 | 3/4" | 55 | 49 | 70 | 0,290 | 40 | 100 |
| 69264380 | 32 | 1" | 67 | 58 | 108 | 0,210 | 36 | 648 |
| 69265480 | 40 | 1 1/4" | 82 | 70 | 116 | 0,290 | 10 | 410 |
| 69266580 | 50 | 1 1/2" | 94 | 80 | 135 | 0,330 | 9 | 180 |
| 69267680 | 63 | 2" | 109 | 92 | 151 | 0,530 | 5 | 140 |
