PWMM

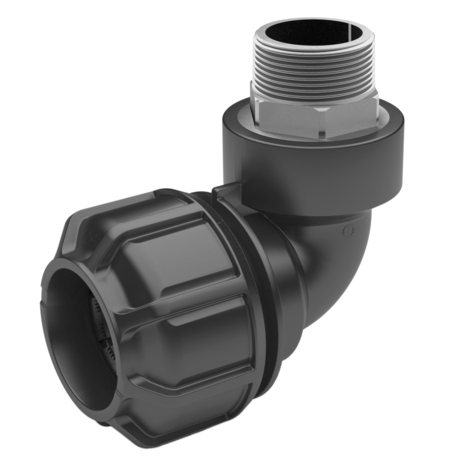

Winkelverschraubung 90° mit konischem Außengewinde aus Messing
Klemmfitting aus PP zur längskraftschlüssigen Verbindung von PE-Rohren im Wasserbereich
- Geringe Einsteckkräfte durch dynamisch aktiviertes Dichtsystem
- Kein Anfasen des Rohrendes notwendig
- Dichtung EPDM, DIN EN 681-1 / KTW
- Überwurfmutter ≤ d 63 aus Acetal
- Konisches Außengewinde aus Messing
PFA/PN Wasser = 16 bar
| Artikel | d | R | D | H | L | l | Gewicht [kg] | VE | PE |
|---|---|---|---|---|---|---|---|---|---|
| 69272180 | 20 | 1/2" | 47 | 54 | 54 | 46 | 0,290 | 50 | 100 |
| 69273280 | 25 | 3/4" | 55 | 64 | 64 | 50 | 0,290 | 35 | 100 |
| 69274280 | 32 | 3/4" | 67 | 64 | 64 | 58 | 0,290 | 25 | 100 |
| 69274380 | 32 | 1" | 67 | 68 | 68 | 58 | 0,210 | 20 | 360 |
| 69275380 | 40 | 1" | 82 | 82 | 82 | 70 | 0,290 | 12 | 216 |
| 69275480 | 40 | 1 1/4" | 82 | 82 | 82 | 70 | 0,290 | 10 | 540 |
| 69275580 | 40 | 1 1/2" | 82 | - | 82 | 70 | 0,290 | 15 | 360 |
| 69276480 | 50 | 1 1/4" | 94 | 92 | 92 | 78 | 0,320 | 10 | 180 |
| 69276580 | 50 | 1 1/2" | 94 | 92 | 92 | 78 | 0,330 | 10 | 180 |
| 69277680 | 63 | 2" | 109 | 104 | 104 | 89 | 0,530 | 8 | 144 |
