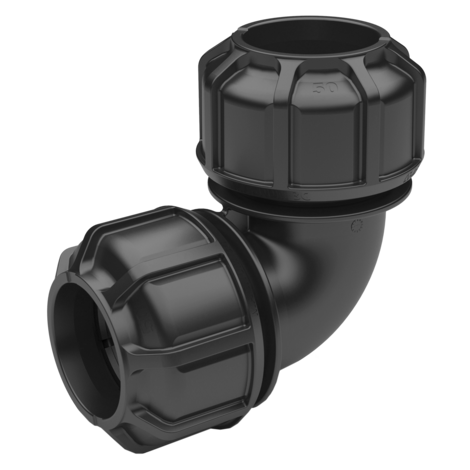

PW90
Winkel 90°
Klemmfitting aus PP zur längskraftschlüssigen Verbindung von PE-Rohren im Wasserbereich
- Geringe Einsteckkräfte durch dynamisch aktiviertes Dichtsystem
- Kein Anfasen des Rohrendes notwendig
- Dichtung EPDM, DIN EN 681-1 / KTW
- Überwurfmutter ≤ d 63 aus Acetal
- Überwurfmutter > d 63 aus PP
PFA/PN Wasser = 16 bar
| Artikel | d | D | L | l | Gewicht [kg] | VE | PE |
|---|---|---|---|---|---|---|---|
| 69252200 | 20 | 47 | 57 | 45 | 0,090 | 140 | 2520 |
| 69253300 | 25 | 55 | 67 | 50 | 0,130 | 90 | 1620 |
| 69254400 | 32 | 67 | 77 | 58 | 0,220 | 50 | 900 |
| 69255500 | 40 | 82 | 91 | 71 | 0,380 | 30 | 540 |
| 69256600 | 50 | 94 | 103 | 76 | 0,550 | 18 | 324 |
| 69257700 | 63 | 109 | 120 | 89 | 0,850 | 10 | 180 |
| 69958800 | 75 | 135 | 191 | 147 | 0,800 | 6 | 72 |
| 69959900 | 90 | 158 | 227 | 177 | 1,380 | 3 | 36 |
| 69950000 | 110 | 191 | 271 | 210 | 4,190 | 4 | 32 |
