PUXK

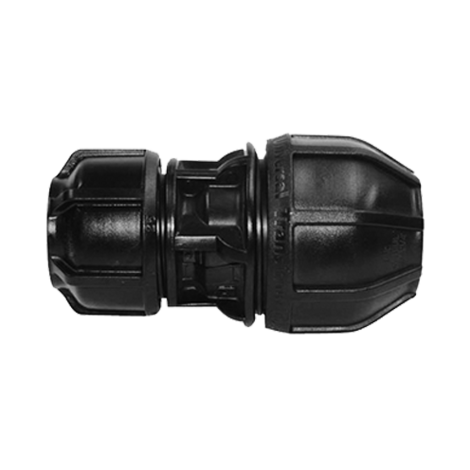

Übergangskupplung

Klemmfitting aus PP zur längskraftschlüssigen Verbindung unterschiedlicher Rohrmaterialien im Wasserbereich

  • Geringe Einsteckkräfte durch dynamisch aktiviertes Dichtsystem
  • Kein Anfasen des Rohrendes notwendig
  • Dichtung EPDM, DIN EN 681-1 / KTW
  • Verbindung von PE-Rohren mit Rohren aus Kupfer, Edelstahl, Stahl, Blei, ABS und PVC
  • Überwurfmutter aus Acetal (PE-Seite) bzw. PP
Zurück Datenblatt
Übergangskupplung
Übergangskupplung
Übergangskupplung
Übergangskupplung

PFA/PN Wasser = 12,5 bar

Artikel d1 d2 D D1 L Gewicht [kg] VE PE
69103200 20 15-21 47 55 120 0,120 100 1800
69103300 25 15-21 55 55 120 0,150 70 1260
69104200 20 21-27 47 67 120 0,170 70 1260
69104300 25 21-27 55 67 120 0,190 60 1080
69105200 20 27-34 47 80 160 0,250 50 900
69105300 25 27-34 55 80 160 0,260 50 900
69105400 32 27-34 67 80 185 0,320 40 720
69107400 32 34-39 67 80 190 0,330 30 540
69107500 40 34-39 81 80 175 0,330 20 360
69106400 32 39-43 67 95 175 0,390 25 450
69106500 40 39-43 81 96 181 0,330 25 350
69108600 50 47-49 95 95 180 0,630 12 216
69108700 63 47-49 110 95 240 0,790 10 180
69109700 63 59-61 110 120 260 1,670 8 144
