PTR

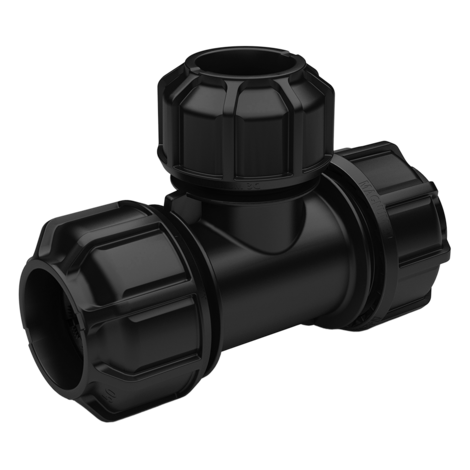

T-Stück, reduziert

Klemmfitting aus PP zur längskraftschlüssigen Verbindung von PE-Rohren im Wasserbereich

Zurück Datenblatt

PFA/PN Wasser = 16 bar

Artikel	d₁	d₂	D1	D2	L	L1	Gewicht [kg]	VE	PE
69233200	25	20	47	47	134	134	0,170	60	960
69233400	25	32	67	67	134	134	0,240	55	990
69234300	32	25	55	55	160	160	0,300	35	630
69235300	40	25	55	55	166	166	0,420	20	360
69235400	40	32	67	67	171	171	0,460	20	360
69236300	50	25	55	55	182	182	0,460	12	216
69236400	50	32	67	67	187	187	0,610	12	216
69236500	50	40	81	81	197	197	0,690	12	216
69237300	63	25	55	55	196	196	0,800	9	162
69237400	63	32	67	67	201	201	0,860	9	162
69237600	63	50	94	94	220	220	1,100	9	162
69930700	110	63	110	110	520	520	2,030	3	24
