PTS

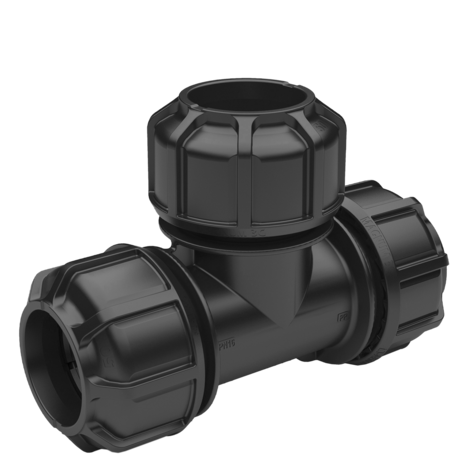

T-Stück, egal, überschiebbar
Klemmfitting aus PP zur längskraftschlüssigen Verbindung von PE-Rohren im Wasserbereich
- Geringe Einsteckkräfte durch dynamisch aktiviertes Dichtsystem
- Kein Anfasen des Rohrendes notwendig
- Dichtung EPDM, DIN EN 681-1 / KTW
- Überwurfmutter ≤ d 63 aus Acetal
- Ohne Mittenanschlag, leicht überschiebbar
PFA/PN Wasser = 16 bar
| Artikel | d | D | G | H | L | L2 | Gewicht [kg] | VE | PE |
|---|---|---|---|---|---|---|---|---|---|
| 69203220 | 20 | 47 | 31 | 59 | 118 | 59 | 0,130 | 90 | 1620 |
| 69203330 | 25 | 55 | 40 | 67 | 131 | 67 | 0,190 | 50 | 900 |
| 69203440 | 32 | 67 | 48 | 80 | 154 | 80 | 0,330 | 25 | 450 |
| 69203550 | 40 | 82 | 50 | 95 | 185 | 95 | 0,550 | 18 | 324 |
| 69203660 | 50 | 94 | 60 | 101 | 210 | 101 | 0,800 | 10 | 180 |
| 69203770 | 63 | 109 | 73 | 118 | 242 | 118 | 1,250 | 7 | 126 |
