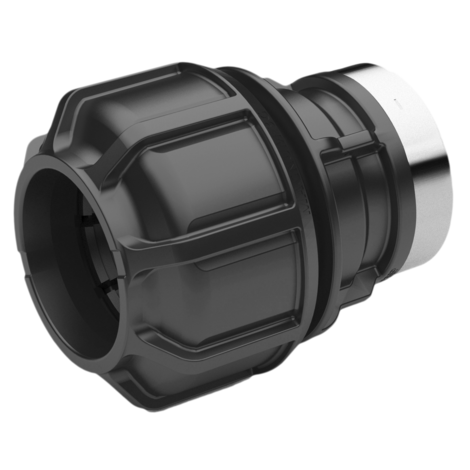

PFP
Anschlussverschraubung mit zylindrischem Innengewinde aus PP
Klemmfitting aus PP zur längskraftschlüssigen Verbindung von PE-Rohren im Wasserbereich
- Geringe Einsteckkräfte durch dynamisch aktiviertes Dichtsystem
- Kein Anfasen des Rohrendes notwendig
- Dichtung EPDM, DIN EN 681-1 / KTW
- Überwurfmutter ≤ d 63 aus Acetal
- Überwurfmutter > d 63 aus PP
- Zylindrisches Innengewinde aus PP
PFA/PN Wasser = 16 bar
| Artikel | d | R | D | L | l | Gewicht [kg] | VE | PE |
|---|---|---|---|---|---|---|---|---|
| 69282100 | 20 | 1/2" | 47 | 67 | 47 | 0,060 | 230 | 4140 |
| 69282200 | 20 | 3/4" | 47 | 67 | 47 | 0,060 | 220 | 3960 |
| 69282300 | 20 | 1" | 47 | 67 | 51 | 0,060 | 180 | 3240 |
| 69283100 | 25 | 1/2" | 55 | 72 | 53 | 0,080 | 150 | 2700 |
| 69283200 | 25 | 3/4" | 55 | 73 | 53 | 0,080 | 150 | 2700 |
| 69283300 | 25 | 1" | 55 | 80 | 63 | 0,080 | 130 | 2340 |
| 69284200 | 32 | 3/4" | 67 | 88 | 64 | 0,140 | 80 | 1440 |
| 69284300 | 32 | 1" | 67 | 88 | 74 | 0,130 | 80 | 1440 |
| 69284400 | 32 | 1 1/4" | 67 | 90 | 74 | 0,130 | 75 | 1350 |
| 69285300 | 40 | 1" | 82 | 102 | 71 | 0,210 | 60 | 1080 |
| 69285400 | 40 | 1 1/4" | 82 | 100 | 78 | 0,210 | 50 | 900 |
| 69285500 | 40 | 1 1/2" | 82 | 101 | 78 | 0,220 | 50 | 900 |
| 69286400 | 50 | 1 1/4" | 94 | 111 | 83 | 0,280 | 40 | 720 |
| 69286500 | 50 | 1 1/2" | 94 | 111 | 94 | 0,280 | 35 | 630 |
| 69286600 | 50 | 2" | 94 | 107 | 147 | 0,280 | 35 | 630 |
| 69287600 | 63 | 2" | 109 | 132 | 147 | 0,430 | 20 | 360 |
| 69988600 | 75 | 2" | 135 | 187 | 177 | 0,750 | 13 | 156 |
| 69988700 | 75 | 2 1/2" | 135 | 187 | 177 | 0,780 | 13 | 156 |
| 69989600 | 90 | 2" | 158 | 218 | 177 | 1,240 | 14 | 112 |
| 69989800 | 90 | 3" | 158 | 222 | 210 | 1,240 | 14 | 112 |
| 69980800 | 110 | 3" | 191 | 256 | 210 | 2,100 | 8 | 64 |
| 69980900 | 110 | 4" | 191 | 264 | 210 | 2,080 | 8 | 64 |
Downloads
883.9 KB,
ZIP
get_app
Ausschreibungstexte
1.1 MB,
PDF
Montageanleitung
4.2 MB,
PDF
