Abwassersattel Vakuum-Loading
Abwassersattel Vakuum-Loading ASA VL 160, SDR 17
- Kompaktbauteil aus PE-HD mit integrierter Schweißmuffe im Abgang (d 160)
- Zur Anbindung von Anschlussleitungen an bestehenden PE-Hauptkanal
- Safety Technology
Hinweis:
Nur verarbeitbar mit dem Aufspann-System FRIALOAD.
Selbstklebendende Vakuummatte wird mit den Sätteln geliefert.
Komponenten: PUMP (Best.-Nr. 613810), PLATE (Best.-Nr. 617372) und FWAB ASA VL 160/450 (Best. Nr. 613846) oder FWAB ASA VL 160/710 (Best. Nr. 613816).
Für die Montage auf Close-Fit-Liner wenden Sie sich bitte an unsere Hotline.
PE 100
Maximal zulässiger Betriebsdruck 2,5 bar
Artikel | DN | d1 | d2 | B1 | B2 | H1 | H2 | t | Gewicht kg |
VE | PE | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
682618 | 150 | 200 | 160 | 270 | 210 | 163 | 92 | 76 | 0,990 | 8 | 64 | |
1 | 682613 | 150 | 225 250 | 160 | 270 | 230 | 165 | 94 | 76 | 0,950 | 8 | 64 |
682614 | 150 | 280 | 160 | 270 | 240 | 143 | 72 | 76 | 0,810 | 10 | 80 | |
682615 | 150 | 315 | 160 | 270 | 250 | 139 | 68 | 76 | 0,990 | 10 | 80 | |
682620 | 150 | 355 | 160 | 270 | 255 | 129 | 58 | 76 | 0,960 | 10 | 80 | |
682621 | 150 | 400 | 160 | 270 | 255 | 123 | 52 | 76 | 0,900 | 10 | 80 | |
682616 | 150 | 450 | 160 | 270 | 255 | 117 | 46 | 76 | 0,890 | 10 | 80 | |
682622 | 150 | 500/560/630 | 160 | 270 | 255 | 117 | 46 | 76 | 0,900 | 10 | 80 |
Für die Montage auf Close-Fit-Liner wenden Sie sich bitte an unsere Hotline 0621/486-1896.

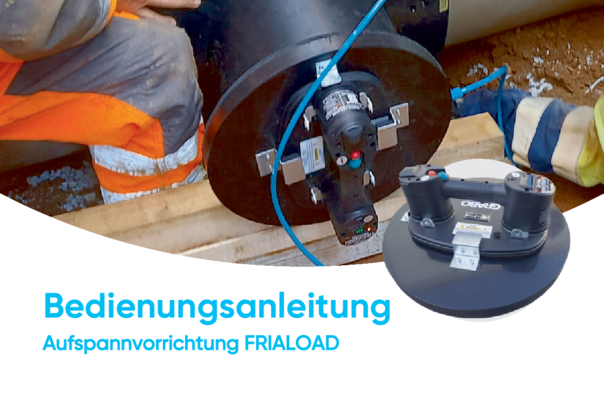

Montage mit der Aufspannvorrichtung FRIALOAD, bestehend aus PUMP und PLATE.
Kanalrohrsysteme stellen hochwertige Wirtschaftsgüter dar, deren Wert es lange zu erhalten gilt. Steigende Anforderungen an die öffentliche Kanalisation erfordern Werkstoffe, die diese Voraussetzungen erfüllen. Mit dem FRIAFIT-Abwassersystem aus PE-HD werden seit vielen Jahren PE-HD Kanalrohre dicht, längskraftschlüssig und wurzelfest geschweißt.
EINSATZBEREICHE ASA VL 160
Anschlüsse an PE-HD Kanäle werden bisher mit Einfachabzweigen hergestellt, die mit Hilfe von Heizwendel-Schweißmuffen in den Kanal eingebunden werden. Ein nachträgliches Erstellen von Anschlussleitungen ist nur zeitaufwendig durch Sperren und Trennen des Hauptkanals möglich. Der FRIAFIT-Abwassersattel ASA VL 160 ermöglicht jetzt kostengünstig, einfach und zuverlässig den direkten Anschluss von PE-HD Rohren d 160 ohne Betriebsbeeinträchtigung.
VERARBEITUNGSHINWEISE ASA VL 160 mit Vakuumspanntechnik
Optimierte und baustellengerechte Montagetechnik für Abwassersättel. Die zur Schweißung und zum Aufbau des Fügedrucks erforderliche Aufspannkraft des Sattels wird durch Vakuum aufgebracht. Die Montage erfolgt mittels der Aufspannvorrichtung FRIALOAD.
Typische Ovalitäten und Formabweichungen des Rohres können durch die Spanntechnik überbrückt werden.
VERARBEITUNGSHINWEISE ASA VL 160 mit Aufspannvorrichtung FRIALOAD und Anbohrung mit Anbohrset FWAB ASA d 160
Die zur Schweißung und zum Aufbau des Fügedrucks erforderliche Aufspannkraft des Sattels wird durch Vakuum aufgebracht. Hierzu wird die Aufspannvorrichtung FRIALOAD verwendet, die das Bauteil während der Schweißung auf dem Rohr fixiert. Die Anbohrung erfolgt mit dem Anbohrset FWAB ASA d 160.
GUTE GRÜNDE FÜR DEN FRIAFIT ABWASSERSATTEL ASA VL 160
- Wirtschaftliche Erstellung von Hausanschlüssen, insbesondere bei hohem Bebauungsgrad
- Einsatzmöglichkeiten bei Neuverlegung, Sanierung und nachträglichem Anschluss von Abflussleitungen
- Geringer Platzbedarf durch kompaktes Bauteil, Anschlussleitungen aus PE-HD werden direkt in die integrierte Schweißmuffe des Abgangsstutzens eingeschweißt
- Direkte Einbindung der Anschlussleitungen ohne störenden Versatz oder Abflusshindernisse
- Aufspannvorrichtung FRIALOAD zur wirtschaftlichen Verarbeitung
- Strichcode zur vollautomatischen Schweißung mit PE-HD Rohren von SDR 33 bis SDR 11 unter Berücksichtigung der Umgebungstemperatur (Temperaturkompensation)
- Freiliegende, fest verankerte Heizwendel zur direkten Wärmeübertragung auf das Rohr
- Durch integrierte Schweißmuffe im Abgang keine weiteren Bauteile erforderlich
- Äußere Dichtheit (Außenwasserdruck) durch unabhängigen Test (IKT-Prüfbericht Nr. P02609) nachgewiesen
- zusätzlicher Barcode zur Rückverfolgbarkeit des Bauteils (Traceability-Coding)
Bitte beachten Sie auch: ASA VL KG (Übergangssattel Vakuum Loading), ASA VL (Abwassersattel Vakuum Loading) und ASA MULTI (Anschluss-Stutzen an Steinzeug- und Betonrohre).
