PKF

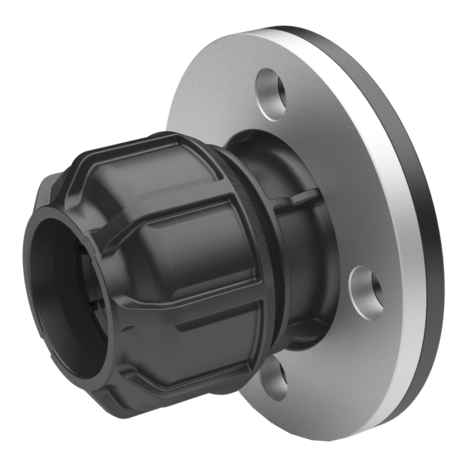

Flanschkupplung
Klemmfitting aus PP zur längskraftschlüssigen Verbindung von PE-Rohren im Wasserbereich
- Geringe Einsteckkräfte durch dynamisch aktiviertes Dichtsystem
- Kein Anfasen des Rohrendes notwendig
- Dichtung EPDM, DIN EN 681-1 / KTW"
- Überwurfmutter ≤ d 63 aus Acetal
- Flanschanschlussmaße nach DIN EN 1092, PN 10 und PN 16
PFA/PN Wasser = 16 bar
| Artikel | d1 | d2 | Flansch DN | D | L | l | Gewicht [kg] | VE | PE |
|---|---|---|---|---|---|---|---|---|---|
| 69305550 | 40 | 109,5 | 40 | 94 | 102 | 92 | 1,150 | 10 | 100 |
| 69305560 | 50 | 124,6 | 40 | 102 | 102 | 92 | 1,200 | 18 | 324 |
| 69306660 | 50 | 124,6 | 50 | 102 | 112 | 102 | 1,500 | 10 | 100 |
| 69306670 | 63 | 145 | 50 | 112 | 165 | 102 | 1,530 | 10 | 100 |
