21.010.06 | GFV

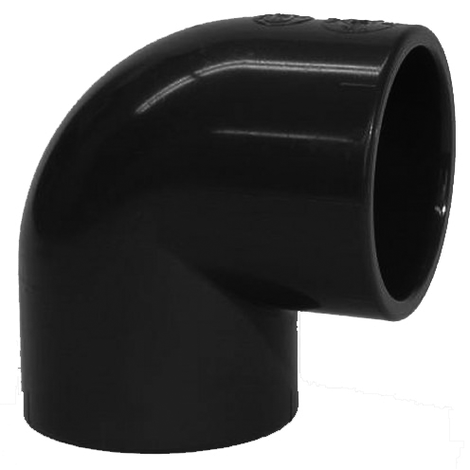

Winkel 90°, PVC-U, Gewindemuffe
- nur für Kunststoffgewinde
- Anschluss: beidseitig Gewindemuffen

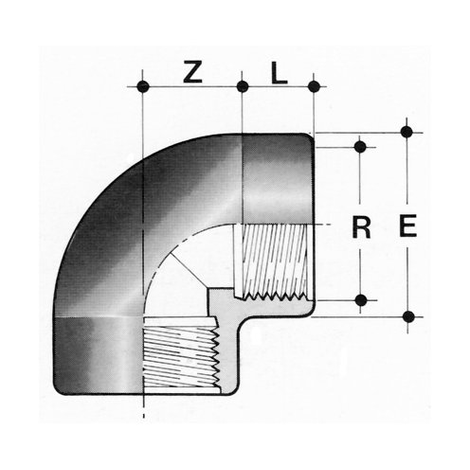

| Artikel | R | PN | E | L | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|
| 72101006016 | 3/8" | 16 | 23,5 | 11,4 | 13 | 0,020 | 400 |
| 72101006020 | 1/2" | 16 | 28,5 | 15 | 13 | 0,030 | 260 |
| 72101006025 | 3/4" | 16 | 35 | 16,3 | 17 | 0,040 | 150 |
| 72101006032 | 1" | 16 | 43 | 19,1 | 21 | 0,070 | 120 |
| 72101006040 | 1 1/4" | 16 | 54 | 21,4 | 27 | 0,140 | 40 |
| 72101006050 | 1 1/2" | 16 | 61 | 21,4 | 36 | 0,210 | 40 |
| 72101006063 | 2" | 16 | 76 | 25,7 | 46 | 0,350 | 50 |
| 72101006075 | 2 1/2" | 16 | 91 | 30,2 | 55 | 0,500 | 16 |
| 72101006090 | 3" | 16 | 108 | 33,3 | 66 | 0,840 | 9 |
| 72101006110 | 4" | 16 | 130 | 39,3 | 80 | 1,140 | 10 |
Downloads
844 KB,
PDF
get_app
Montageanleitung
