21.015.06 | HFV

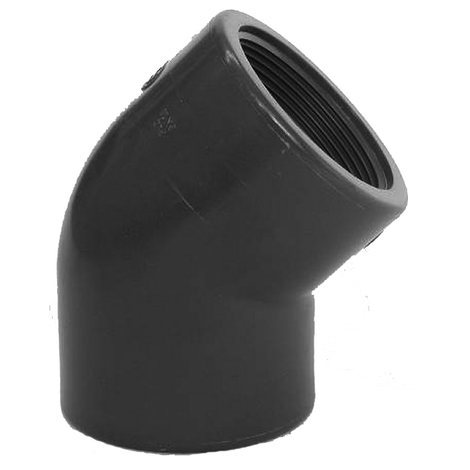

Winkel 45°, PVC-U, Gewindemuffe
- nur für Kunststoffgewinde
- Anschluss: beidseitig Gewindemuffen

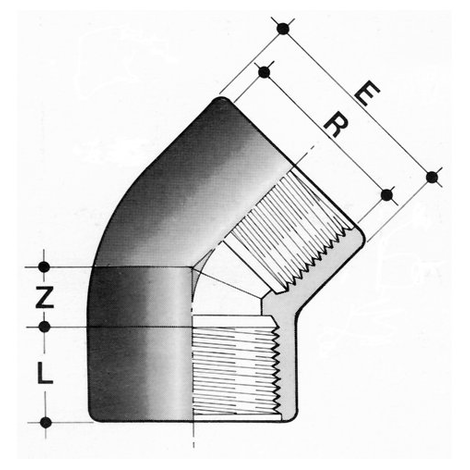

| Artikel | R | PN | E | L | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|
| 72101506020 | 1/2" | 16 | 28 | 15 | 6,5 | 0,020 | 360 |
| 72101506025 | 3/4" | 16 | 33 | 16,3 | 8 | 0,030 | 200 |
| 72101506032 | 1" | 16 | 41 | 19,1 | 10,5 | 0,050 | 120 |
| 72101506040 | 1 1/4" | 16 | 50 | 21,4 | 15 | 0,080 | 60 |
| 72101506050 | 1 1/2" | 16 | 64 | 21,4 | 21 | 0,200 | 30 |
| 72101506063 | 2" | 16 | 76 | 25,7 | 26 | 0,300 | 30 |
| 72101506075 | 2 1/2" | 16 | 90 | 30,2 | 31 | 0,330 | 12 |
| 72101506090 | 3" | 16 | 107 | 33,3 | 39 | 0,610 | 6 |
