MUM

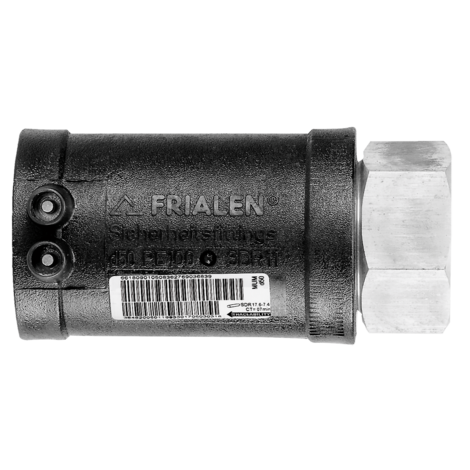

Übergangsstück PE-HD/Rotguss mit Innengewinde

Übergangsstück Rotgussrohr MUM

Wasser
Betriebsdruck: PFA (Wasser) 16 bar
Material: PE 100 und Rotguss (EN 1982 - CC499K-GC, Gewinde nach EN 10226-1)
Safety Technology

Hinweis:

Rotguss-Seite unlösbar und verdrehsicher im PE verankert.

Selbstdichtende, patentierte Dichtgeometrie ohne elastomere Dichtung zum Einsatz im Wasserbereich.

Standard: Rotguss, V2A auf Anfrage.

Andere Gewindeabmessungen auf Anfrage.

Zurück Datenblatt

PE 100 SDR 11

Maximal zulässiger Betriebsdruck 16 bar (Wasser)

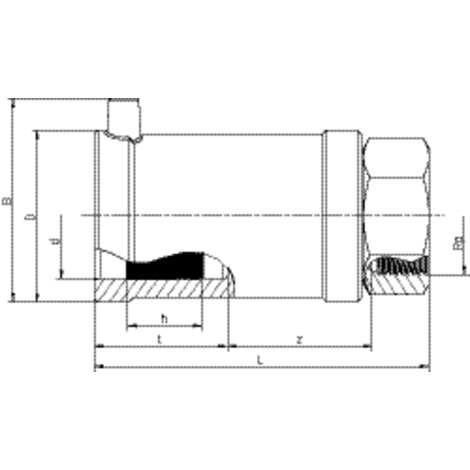

Artikel	d	Rp	B	D	h	L	t	z	Gewicht [kg]	VE	PE
612595	32	1"	61	47	24	112	42	49	0,360	20	1080
612596	40	1 1/4"	70	58	30	121	46	53	0,530	20	800
612692	50	1 1/2"	80	70	30	136	53	60	0,650	15	600
612708	63	1 1/2"	94	84	35	141	53	61	1,100	10	300
612693	63	2"	94	84	35	141	53	61	1,080	10	400

Andere Gewindeabmessungen auf Anfrage

FRIALEN-Sicherheitsfittings sind schweißbar mit Rohren SDR11 - SDR17.6, Mindestwanddicke s min ≥ 3 mm. Verarbeitung anderer SDR-Stufen auf Anfrage. Bitte beachten Sie die verbindlichen Kennzeichnungen direkt am Produkt. Erteiltes DVGW-Prüfzeichen: DV-7501AU2256

Einsatzbereich

Die FRIALEN-Übergangsstücke MUM sind Schraubverbindungen zum Übergang von Stahlrohr mit Außengewinde auf eine PE-HD Leitung. Die FRIALEN- Muffe ist im Fitting integriert.

Verarbeitungshinweise

Das Bauteil darf bei der Montage nur mit einem Schlüssel, angesetzt am werksseitig eingebauten metallischen Sechskant, in das metallische Gegenstück eingeschraubt werden. Die Schweißung der PE-HD Seite erfolgt durch FRIALEN-Schweißen – dicht und längskraftschlüssig.

Der Einbau der Rotgussseite und der PE-HD Seite wird nach den allgemeinen Montageanforderungen (siehe ”Übergangsstücke mit Gewindeanschluss” in ”Montageanleitung” für FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225) vorgenommen (Oxidhaut vom Rohr entfernen/reinigen, etc.).
