21.491.02 | MIFOV

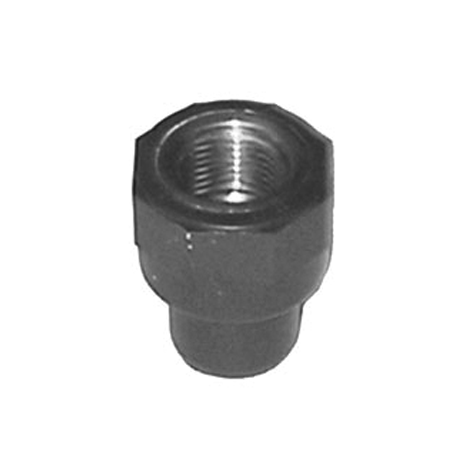

Übergangsmuffennippel, PVC-U auf Messing, Innengewinde
- Anschluss: Übergangsmuffennippel PVC-U/Innengewinde Messing zylindrisch

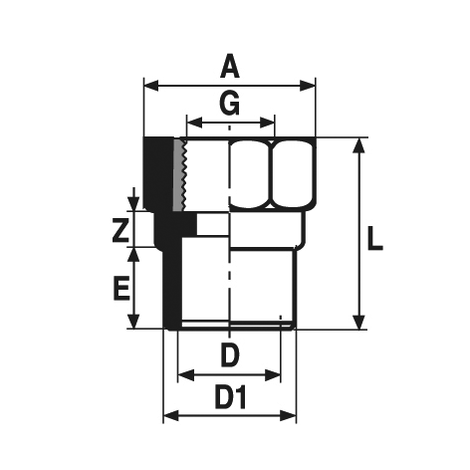

| Artikel | d | PN | A | D1 | E | G | L | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|
| 72149102020 | 20 | 16 | 34 | 25 | 16 | 1/2" | 38,5 | 5,5 | 0,080 | 160 |
| 72149102025 | 25 | 16 | 40 | 32 | 19 | 3/4" | 42,5 | 5,5 | 0,100 | 100 |
| 72149102032 | 32 | 16 | 50 | 40 | 22 | 1" | 48 | 5 | 0,160 | 60 |
| 72149102040 | 40 | 16 | 55 | 50 | 27,6 | 1 1/4" | 58,5 | 6,7 | 0,270 | 90 |
| 72149102050 | 50 | 16 | 64,9 | 63 | 31,5 | 1 1/2" | 63,5 | 8,3 | 0,310 | 36 |
| 72149102063 | 63 | 16 | 76,7 | 75 | 41,5 | 2" | 78,3 | 8,9 | 0,500 | 45 |
