22.091.17 | KIFA

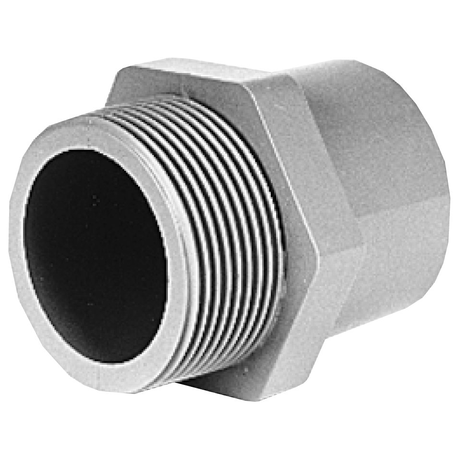

Übergangsmuffenippel, ABS, mit konischem BSP-Außengewinde
- geeignet nur für Kunststoffgegengewinde
- Anschluss: Klebemuffe bzw. -stutzen/Außengewinde konisch

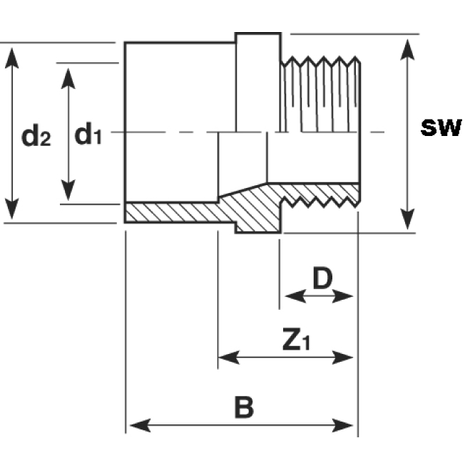

- SW=Schlüsselweite
| Artikel | R | d1 | d2 | PN | B | D | Z1 | SW | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|
| 72209117016 | 3/8" | 12 | 16 | 10 | 35 | 11 | 22 | 19 | 0,010 | 130 |
| 72209117016020 | 3/8" | 16 | 20 | 10 | 38 | 12 | 24 | 24 | 0,010 | 320 |
| 72209117020 | 1/2" | 16 | 20 | 10 | 42 | 15 | 28 | 24 | 0,010 | 70 |
| 72209117020025 | 1/2" | 20 | 25 | 10 | 46 | 15 | 28 | 30 | 0,020 | 300 |
| 72209117025 | 3/4" | 20 | 25 | 10 | 48 | 16 | 31 | 30 | 0,020 | 350 |
| 72209117025032 | 3/4" | 25 | 32 | 10 | 52 | 16 | 33 | 36 | 0,030 | 300 |
| 72209117032 | 1" | 25 | 32 | 10 | 55 | 19 | 36 | 36 | 0,030 | 400 |
| 72209117032040 | 1" | 32 | 40 | 10 | 58 | 20 | 36 | 46 | 0,040 | 100 |
| 72209117040 | 1 1/4" | 32 | 40 | 10 | 60 | 21 | 37 | 46 | 0,040 | 100 |
| 72209117040050 | 1 1/4" | 40 | 50 | 10 | 66 | 22 | 39 | 55 | 0,070 | 100 |
| 72209117050 | 1 1/2" | 40 | 50 | 10 | 66 | 21 | 39 | 55 | 0,070 | 39 |
| 72209117050063 | 1 1/2" | 50 | 63 | 10 | 73 | 22 | 41 | 72 | 0,120 | 120 |
| 72209117063 | 2" | 50 | 63 | 10 | 78 | 26 | 46 | 72 | 0,130 | 20 |
| 72209117063075 | 2" | 63 | 75 | 10 | 84 | 26 | 46 | 80 | 0,150 | 12 |
