21.020.01r | TRIV

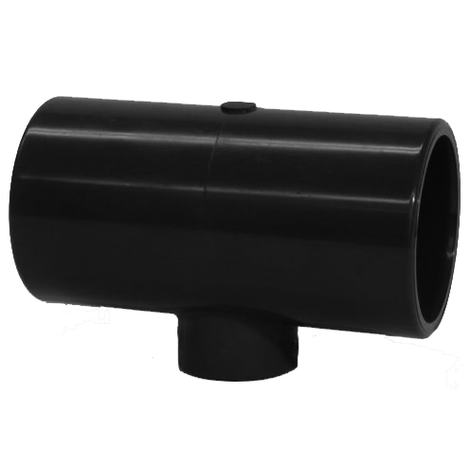

T-Stück, PVC-U, reduziert

Zurück Datenblatt

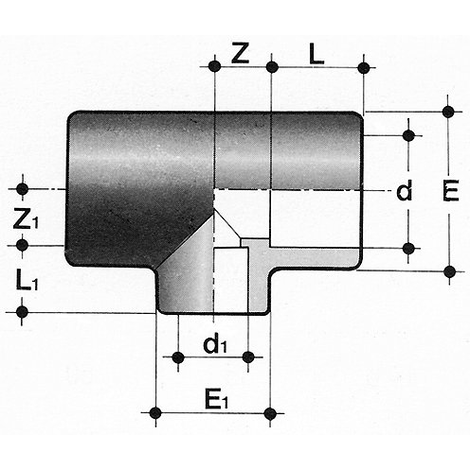

Artikel	d	d₁	PN	E	E1	L	L1	Z	Z1	Gewicht [kg]	VE
72102001025020	25	20	16	33	28	19	16	14	14	0,040	120
72102001032020	32	20	16	41	28	22	16	17,5	17,5	0,070	100
72102001032025	32	25	16	41	34	22	19	17,5	17,5	0,070	90
72102001040020	40	20	16	50	29	26	16	22	22	0,100	60
72102001040025	40	25	16	50	34	26	19	22	22	0,110	60
72102001040032	40	32	16	50	42	26	22	22	22	0,120	60
72102001050020	50	20	16	61	30	31	16	27	27	0,180	40
72102001050025	50	25	16	61	35	31	19	27	27	0,180	70
72102001050032	50	32	16	61	42	31	22	27	27	0,180	60
72102001050040	50	40	16	61	51	31	26	27	27	0,190	30
72102001063025	63	25	16	76	36	38	19	33,5	33,5	0,310	45
72102001063032	63	32	16	76	43	38	22	33,5	33,5	0,310	45
72102001063040	63	40	16	76	52	38	26	33,5	33,5	0,320	45
72102001063050	63	50	16	76	62	38	31	33,5	33,5	0,330	40
72102001075032	75	32	16	91	41	44	22	40	40	0,560	18
72102001075040	75	40	16	91	50	44	26	40	40	0,540	16
72102001075050	75	50	16	91	61	44	31	40	40	0,560	13
72102001075063	75	63	16	91	76	44	38	40	40	0,600	12
72102001090040	90	40	16	109	50	51	26	48	48	0,900	15
72102001090050	90	50	16	109	61	51	31	48	48	0,890	15
72102001090063	90	63	16	109	76	51	38	48	48	0,930	12
72102001090075	90	75	16	109	91	51	44	48	48	1,040	12
72102001110050	110	50	16	133	61	61	31	61	61	1,570	10
72102001110063	110	63	16	133	76	61	38	61	61	1,580	8
72102001110075	110	75	16	133	91	61	44	61	61	1,610	8
72102001110090	110	90	16	133	109	61	51	61	61	1,690	8

844 KB, PDF

Montageanleitung

PVC-U Herstellen von Klebeverbindungen
