Stützhülse aus Edelstahl für Rohre aus PE 80, PE 100 und PEX

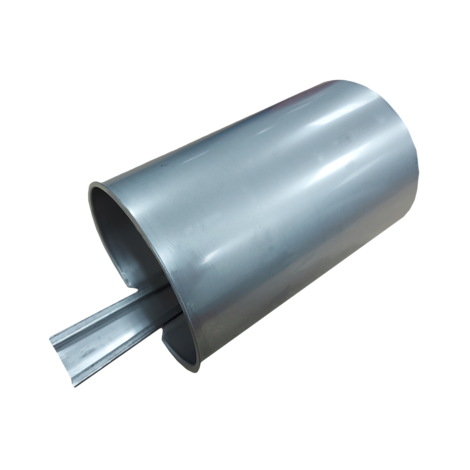

Innenstützhülse aus Edelstahl mit Spannkeil für den Einsatz von FRIAGRIP, Ultra-Range und Wide-Range auf PE-HD/PEX-Rohren, für dünnwandige PVC Rohre < SDR21 auf Anfrage.
SHVA-Wanddicke ≤ d180: 1mm, ≥ d 200: 2 mm.
Die Stützhülsen d40 und d50 sind Bundbuchsen ohne Keil.
Die Stützhülsen ab d 450 bestehen aus 2 Halbschalen und 2 Spannkeilen (L1 = Keillänge) .
| Artikel | d | SDR | L | L1 | Gewicht [kg] | VE | PE |
|---|---|---|---|---|---|---|---|
| 670501 | 40 | 11 | 110 | - | 0,200 | 20 | 500 |
| 670502 | 50 | 11 | 110 | - | 0,200 | 20 | 500 |
| 670503 | 63 | 17 | 130 | 220 | 0,150 | 40 | 500 |
| 670504 | 63 | 11 | 130 | 220 | 0,150 | 40 | 500 |
| 670505 | 75 | 17 | 130 | 220 | 0,200 | 6 | 500 |
| 670506 | 75 | 11 | 130 | 220 | 0,200 | 6 | 500 |
| 670507 | 90 | 17 | 130 | 220 | 0,300 | 40 | 500 |
| 670508 | 90 | 11 | 130 | 220 | 0,240 | 40 | 500 |
| 670509 | 110 | 17 | 150 | 220 | 0,350 | 25 | 500 |
| 670510 | 110 | 11 | 150 | 220 | 0,300 | 25 | 500 |
| 670511 | 125 | 17 | 150 | 220 | 0,350 | 22 | 500 |
| 670512 | 125 | 11 | 150 | 220 | 0,400 | 22 | 500 |
| 670513 | 140 | 17 | 150 | 220 | 0,450 | 9 | 500 |
| 670514 | 140 | 11 | 150 | 220 | 0,400 | 9 | 500 |
| 670515 | 160 | 17 | 175 | 220 | 0,550 | 12 | 500 |
| 670516 | 160 | 11 | 175 | 220 | 0,500 | 12 | 500 |
| 670517 | 180 | 17 | 175 | 220 | 0,600 | 12 | 500 |
| 670518 | 180 | 11 | 175 | 220 | 0,700 | 18 | 500 |
| 670519 | 200 | 17 | 180 | 220 | 1,100 | 16 | - |
| 670520 | 200 | 11 | 180 | 220 | 1,100 | 16 | - |
| 670521 | 225 | 17 | 180 | 220 | 1,860 | 12 | - |
| 670522 | 225 | 11 | 180 | 220 | 1,860 | 16 | - |
| 670523 | 250 | 17 | 180 | 220 | 2,050 | 2 | - |
| 670524 | 250 | 11 | 180 | 220 | 2,050 | 2 | - |
| 670527 | 280 | 17 | 200 | 220 | 2,800 | 16 | 500 |
| 670528 | 280 | 11 | 200 | 220 | 2,500 | 16 | 500 |
| 670525 | 315 | 17 | 200 | 220 | 2,760 | 2 | - |
| 670526 | 315 | 11 | 200 | 220 | 2,760 | 2 | - |
| 670533 | 355 | 17 | 200 | 220 | 3,230 | 2 | - |
| 670534 | 355 | 11 | 200 | 220 | 3,230 | 2 | - |
| 670529 | 400 | 17 | 200 | 220 | 3,840 | 2 | - |
| 670530 | 400 | 11 | 200 | 220 | 3,840 | 2 | - |
| 670531 | 450 | 17 | 250 | 300 | 3,400 | 2 | - |
| 670532 | 450 | 11 | 250 | 300 | 3,400 | 2 | - |
| 670535 | 500 | 17 | 250 | 300 | 3,780 | 1 | - |
| 670536 | 500 | 11 | 250 | 300 | 3,780 | 1 | - |
| 670537 | 560 | 17 | 250 | 300 | 2,140 | 1 | - |
| 670538 | 560 | 11 | 250 | 300 | 2,140 | 1 | - |
| 670539 | 630 | 17 | 250 | 300 | 2,410 | 1 | - |
| 670540 | 630 | 11 | 250 | 300 | 2,410 | 1 | - |
| 670541 | 710 | 17 | 250 | 300 | 2,710 | 1 | - |
| 670542 | 710 | 11 | 250 | 300 | 2,710 | 1 | - |
Innenstützhülse aus Edelstahl mit Spannkeil für den Einsatz von FRIAGRIP, Ultra-Range und Wide-Range auf PE-HD/PEX-Rohren, für dünnwandige PVC Rohre < SDR 21 auf Anfrage.
SHVA-Wanddicke ≤ d 180: 1mm, ≥ d 200: 2 mm.
Die Stützhülsen d 40 und d 50 sind Bundbuchsen ohne Keil.
Die Stützhülsen ab d 450 bestehen aus 2 Halbschalen und 2 Spannkeilen (L1 = Keillänge) .
Einsatzbereiche
SHVA sind lieferbar von d 40 bis d 710; ab d 63 in SDR 11 oder SDR 17. Sie dienen dazu, das Kaltfließen des PE-Rohres unter dem Druck der Formteildichtung zu verhindern. Bei dünnwandigen PVC-Rohren < SDR 21 wirken SHVA der mechanischen Einschnürung des Rohres entgegen.
Um Rohrtoleranzen und -Ovalitäten ausgleichen zu können, wird ab d 63 die Spannung der Stützhülse durch einen bzw. ab d 450 durch zwei Keile aufgebracht.
SHVA sind aus V2A-Stahl gefertigt.
Verarbeitungshinweise
- SHVA sind beim Einsatz von FRIAGRIP, Ultra-Range und Wide-Range Formstücken auf PE-HD/PEX-Rohren zwingend vorgeschrieben, um das Kaltfließen des PE-Rohres zu verhindern.
- Ebenfalls vorgeschrieben sind SHVA beim Verarbeiten von dünnwandigen PVC-Rohren < SDR 21
- Die Montage erfolgt gemäß der jeweils aktuellen Montageanleitung FRIAGRIP.
- Sondermaße SHVA, beispielsweise für dünnwandige PVC-Rohre < SDR 21 oder andere SDR-Stufen können auf Anfrage gefertigt werden.
Gute Gründe für die Innenstützhülse SHVA
- Nur durch den Einsatz von SHVA kann bei PE-HD/PEX-Rohren eine dauerhaft dichte Verbindung hergestellt werden.
- SHVA und FRIAGRIP / Ultra-Range / Wide-Range sind ein aufeinander abgestimmtes und vom Hersteller freigegebenes System.
- Stützhülsen anderer Fabrikate können ggf. versagen, was zu Undichtigkeiten oder Funktionsverlust führen kann.
- Baulänge, Wanddicke, Keillänge und -winkel sind für die jeweiligen Rohrdurchmesser optimiert und auf die Formstückprogramme FRIAGRIP / Ultra-Range / Wide-Range ausgelegt.
