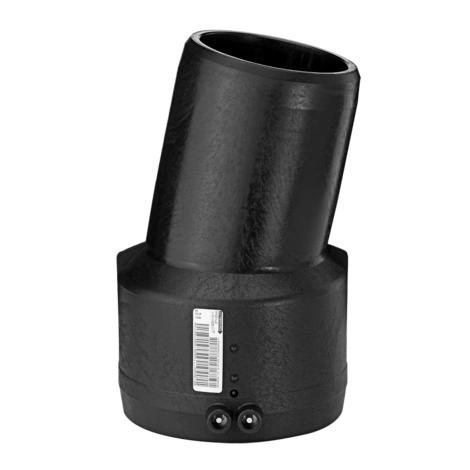

Winkel 11° mit Spitzende, SDR 11
Winkel WS11 SDR 11 mit Spitzende
- Gas, Wasser und H2
- Betriebsdruck: MOP (Gas) 10 bar, PFA (Wasser) 16 bar
- Material: PE 100
- Winkel 11 Grad
- Universelle Richtungsänderung
- Mehrfachkombination = Winkel 22 Grad und 33 Grad realisierbar
- Safety Technology
- DVGW-Prüfzeichen: DV-8606AU2249
PE 100 SDR 11
Maximal zulässiger Betriebsdruck 16 bar (Wasser) / 10 bar (Gas)
| Artikel | d | SDR Bereich | B | D | h | L | t1 | t2 | z | Gewicht [kg] | VE | PE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 616139 | 110 | 11 - 17,6 | 151 | 141 | 32 | 235 | 79 | 82 | 14 | 0,920 | 8 | 144 |
| 616140 | 125 | 11 - 17,6 | 168 | 160 | 34 | 250 | 84 | 87 | 15 | 1,260 | 5 | 90 |
| 616141 | 160 | 11 - 17,6 | 206 | 200 | 50 | 295 | 93 | 98 | 20 | 2,270 | 8 | 64 |
| 616142 | 180 | 11 - 17,6 | 230 | 226 | 50 | 310 | 100 | 105 | 22 | 3,070 | 4 | 32 |
| 616143 | 225 | 11 - 17,6 | 284 | 280 | 50 | 350 | 114 | 120 | 24 | 5,290 | 1 | 18 |
FRIALEN-Sicherheitsfittings sind mit Rohren der SDR-Stufen 11 bis 17.6 schweißbar.
Andere SDR-Stufen auf Anfrage.
Bitte beachten Sie die verbindlichen Kennzeichnungen direkt am Produkt.
Erteiltes DVGW-Prüfzeichen: DV-8606AU2249.
Einsatzbereiche
Der FRIALEN-Winkel WS 11° wird eingesetzt für universelle Richtungsänderungen von PE-HD-Rohrleitungen auch unter beengten Platzverhältnissen. Durch Mehrfachanwendungen können auch Winkel 22°, 33° usw,... erreicht werden.
Verarbeitungshinweise
Die Schweißung der Rohrenden mit dem FRIALEN-Winkel WS 11° erfolgt durch FRIALEN-Schweißen – dicht und längskraftschlüssig. Das eine Rohrende wird in die Muffenseite des FRIALEN-Winkels WS 11° eingesteckt und geschweißt, das andere Rohrende wird an der Spitzendseite des Winkels mit einer FRIALEN-Muffe verbunden und geschweißt.
Die Rohrenden werden nach den allgemeinen Montageanforderungen (siehe Montageanleitung: FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225) vorbereitet (Oxidhaut entfernen/reinigen).
Gute Gründe für den FRIALEN-Winkel WS 11°:
- Universelle Richtungsänderungen durch Mehrfachanwendung 11°/22°/33° oder 45° + 11° ...
- Höchste Flexibilität bei der Umgehung von Hindernissen und unter beengten Platzverhältnissen durch Ausführung mit Muffe/Spitzende
- Große Muffentiefe für gute Rohrführung (keine Haltevorrichtungen notwendig)
- Extra-breite Schweißzone in der Muffe
- Höchste Stabilität durch große Wanddicken
- Kalte Zone an der Stirnseite und in der Muffenmitte
- Freiliegende Heizwendel zur direkten Wärmeübertragung auf das Rohr
- Geringer Ringspalt zum Aufbau eines optimalen Fügedrucks in der Schweißzone
- Berührungssichere Kontakte
- Schweißindikator zur visuellen Kontrolle der Schweißung
- Zusätzlicher Barcode zur Rückverfolgbarkeit des Bauteils (Traceability-Coding)
