35.152.01 | BIGF

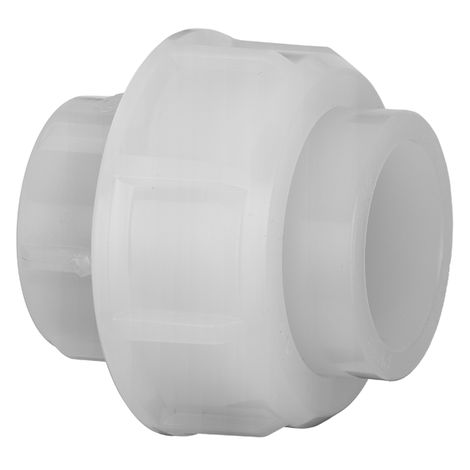

Verschraubung, PVDF, zylindrisches Gewinde, zum Heizelementmuffenschweißen
- O-Ring aus FKM
- formgespritzt
- zylindrisches Gewinde nach ISO228
- Verschraubung mit einseitigem zylindrischem Innengewinde aus Edelstahl (Typ BIFXF) auf Anfrage
- bzgl. der Druckbelastbarkeit halten Sie bitte Rücksprache

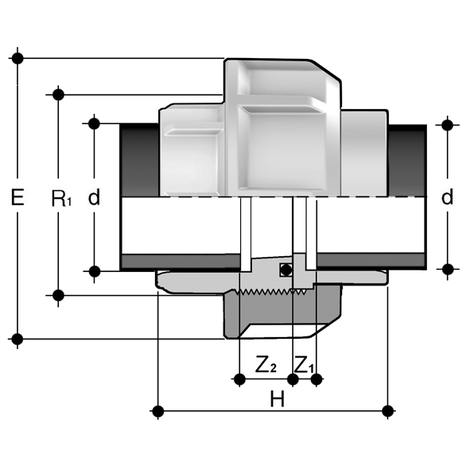

| Artikel | d | R1 | PN | E | H | Z1 | Z2 | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|
| 73515201020 | 20 | 1" | 16 | 47 | 45,5 | 12 | 5,5 | 0,100 | 80 |
| 73515201025 | 25 | 1 1/4" | 16 | 58 | 49,5 | 12 | 5,5 | 0,100 | 60 |
| 73515201032 | 32 | 1 1/2" | 16 | 65 | 53,5 | 12 | 5,5 | 0,200 | 40 |
| 73515201040 | 40 | 2" | 16 | 78 | 59,5 | 14 | 5,5 | 0,300 | 24 |
| 73515201050 | 50 | 2 1/4" | 16 | 85 | 67,5 | 16 | 5,5 | 0,300 | 24 |
| 73515201063 | 63 | 2 3/4" | 16 | 103 | 79,5 | 20 | 5,5 | 0,580 | 12 |
