23.567.EX | FKOC-LM-END

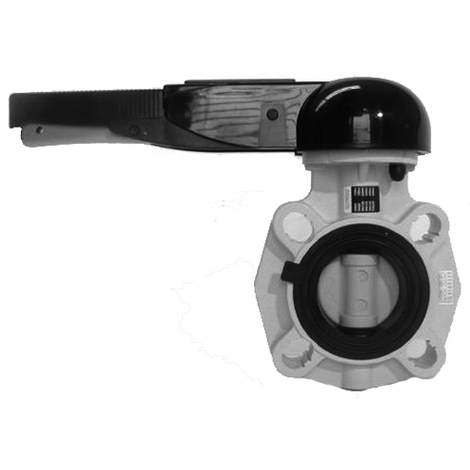

Universal-Industrie/Chemie-End-Absperrklappe FK, PVC-C, Handhebel
- zentrisch gelagerte PVC-C Klappenscheibe
- Klappenkörper aus PP-GFK
- Dichtung: EPDM oder FKM
- Führungswelle: Edelstahl
- Handhebel rastbar, feststellbar, abschließbar
- auf Anfrage: Endlagenrückmelder, NBR Dichtung
- Anschluss nach ISO/DIN
- beim Einbau auf eine ausreichende Freigängigkeit der Klappenscheibe achten
- mit eingegossenen Gewindehülsen
- Z = Zwischenbaumaß
Dichtung: EPDM

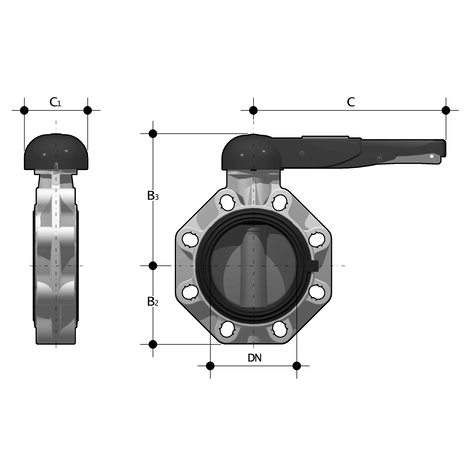

| Artikel | d | PN | B2 | B3 | C | C1 | H | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|
| 1235670E0075 | 75 | 10 | 80 | 164 | 175 | 110 | 165 | 46 | 1,870 | 6 |
| 1235670E0090 | 90 | 10 | 93 | 178 | 272 | 110 | 185 | 49 | 2,670 | 6 |
| 1235670E0110 | 110 | 10 | 107 | 192 | 272 | 110 | 211 | 56 | 3,020 | 5 |
| 1235670E0140 | 140 | 10 | 120 | 212 | 330 | 110 | 240 | 64 | 4,700 | 4 |
| 1235670E0160 | 160 | 10 | 134 | 225 | 330 | 110 | 268 | 70 | 5,450 | 4 |
| 1235670E0225 | 225 | 10 | 161 | 272 | 420 | 122 | 323 | 71 | 8,350 | 2 |
Dichtung: FKM
| Artikel | d | PN | B2 | B3 | C | C1 | H | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|
| 1235670E1075 | 75 | 10 | 80 | 164 | 175 | 110 | 165 | 46 | 1,870 | 6 |
| 1235670E1090 | 90 | 10 | 93 | 178 | 272 | 110 | 185 | 49 | 2,670 | 6 |
| 1235670E1110 | 110 | 10 | 107 | 192 | 272 | 110 | 211 | 56 | 3,020 | 5 |
| 1235670E1140 | 140 | 10 | 120 | 212 | 330 | 110 | 240 | 64 | 4,700 | 4 |
| 1235670E1160 | 160 | 10 | 134 | 225 | 330 | 110 | 268 | 70 | 5,450 | 4 |
| 1235670E1225 | 225 | 10 | 161 | 272 | 420 | 122 | 323 | 71 | 8,350 | 2 |
Downloads
4.1 MB,
PDF
get_app
Bedienungsanleitung
