22.568.0X | FKOA-RM

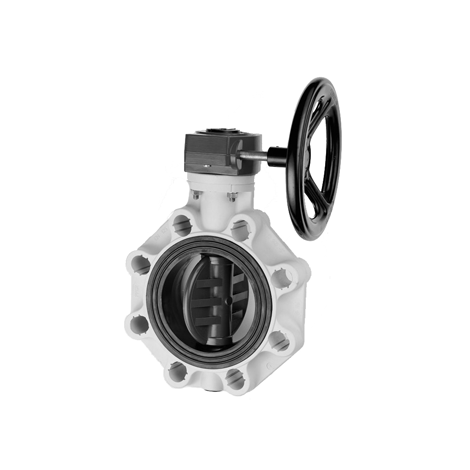

Universal-Industrie/Chemie-Absperrklappe FK, ABS, Handgetriebe

  • zentrisch gelagerte ABS Klappenscheibe
  • Klappenkörper aus PP-GFK
  • Dichtung: EPDM oder FKM
  • Führungswelle: Edelstahl
  • Handgetriebe mit 90° Drehbewegung
  • beim Einbau auf eine ausreichende Freigängigkeit der Klappenscheibe achten
  • Rückmelder auf Getriebe nicht möglich
  • auf Anfrage: NBR Dichtung
  • d 280/DN 250 und d 315/DN 300 Anschluss ISO-DIN
Zurück Datenblatt
Universal-Industrie/Chemie-Absperrklappe FK, ABS, Handgetriebe
Universal-Industrie/Chemie-Absperrklappe FK, ABS, Handgetriebe
Universal-Industrie/Chemie-Absperrklappe FK, ABS, Handgetriebe
Universal-Industrie/Chemie-Absperrklappe FK, ABS, Handgetriebe

Dichtung: EPDM

Artikel d PN B2 B5 B6 G g1 g2 g3 Gewicht [kg] VE
122568000075 75 10 80 174 146 48 135 39 125 2,400 6
122568000090 90 10 93 188 160 48 135 39 125 2,800 1
122568000110 110 10 107 202 174 48 135 39 125 3,150 1
122568000140 140 10 120 222 194 48 144 39 200 4,450 1
122568000160 160 10 134 235 207 48 144 39 200 5,200 1
122568000225 225 10 161 287 256 65 204 60 200 9,300 1
1 122568000280 280 10 210 317 281 88 236 76 250 18,600 1
1 122568000315 315 8 245 374 338 88 236 76 250 25,600 1
1 Anschluss ISO-DIN

Dichtung: FKM

Artikel d PN B2 B5 B6 G g1 g2 g3 Gewicht [kg] VE
122568001075 75 10 80 174 146 48 135 39 125 2,400 6
122568001090 90 10 93 188 160 48 135 39 125 2,800 1
122568001110 110 10 107 202 174 48 135 39 125 3,150 1
122568001140 140 10 120 222 194 48 144 39 200 4,450 1
122568001160 160 10 134 235 207 48 144 39 200 5,200 1
122568001225 225 10 161 287 256 65 204 60 200 9,300 1
1 122568001280 280 10 210 317 281 88 236 76 250 18,600 1
1 122568001315 315 8 245 374 338 88 236 76 250 25,600 1
1 Anschluss ISO-DIN

Zubehör

<P>Endschalter-Box für handbetätigte Kugelhähne VKD/TKD und Absperrklappen FK und pneumatische Kugelhähne VKD/TKD und pneumatische Absperrklappen FE/FK</P>
224.LSQT | LSQT
Endschalter-Box für handbetätigte Kugelhähne VKD/TKD und Absperrklappen FK und pneumatische Kugelhähne VKD/TKD und pneumatische Absperrklappen FE/FK
<P>Adapterkit für Aufbau von Endschalter LSQT auf VKD Kugelhahn und FK Absperrklappe – handbetätigt</P>
024.LSQ.KIT | LS Quick Kit
Adapterkit für Aufbau von Endschalter LSQT auf VKD Kugelhahn und FK Absperrklappe – handbetätigt
