52.305.5X | RVUIT

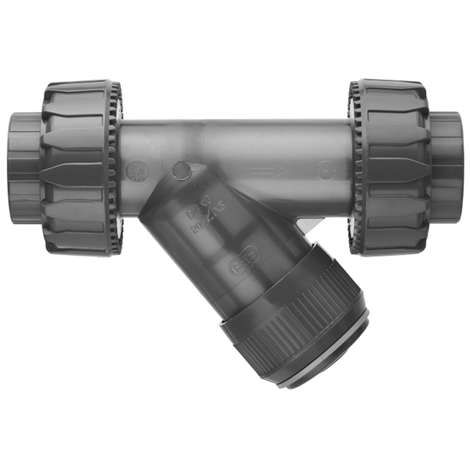

Schmutzfänger transparent, PVC-U, Verschraubung mit Klebemuffe
- Anschluss: Verschraubung mit Klebemuffe
- eingebautes Filternetz mit Maschenabstand 1,5 mm, Verunreinigung ab 0,5 mm trennbar
- Einbau: waagrecht und senkrecht
- Durchflussrichtung: Siebteil nach unten gerichtet
- andere Maschenabstände siehe Zubehör Handarmaturen / Filternetze für Schmutzfänger
Hinweis:
Weitere Anschlussarten: Verschraubung mit Gewindemuffe (RVUFT), Verschraubung mit PE-LS-Stutzen (RVUBET), Losflansch (RVOT).
Dichtung: EPDM

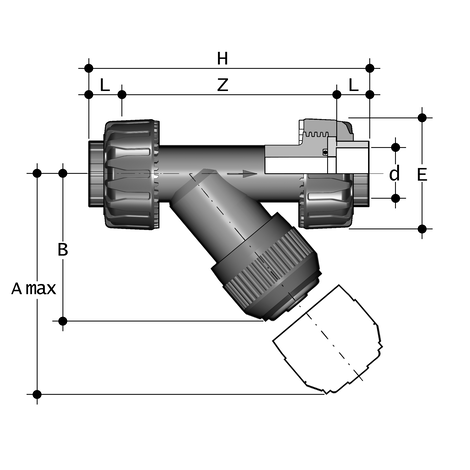

Artikel | d | PN | A max | B | E | H | L | Z | Gewicht [kg] | VE |
---|---|---|---|---|---|---|---|---|---|---|
152305050016 | 16 | 16 | 125 | 72 | 55 | 135 | 14 | 107 | 0,230 | 20 |
152305050020 | 20 | 16 | 125 | 72 | 55 | 135 | 16 | 103 | 0,220 | 20 |
152305050025 | 25 | 16 | 145 | 84 | 66 | 158 | 19 | 120 | 0,360 | 10 |
152305050032 | 32 | 16 | 165 | 95 | 75 | 176 | 22 | 132 | 0,530 | 10 |
152305050040 | 40 | 10 | 190 | 111 | 87 | 207 | 26 | 155 | 0,740 | 6 |
152305050050 | 50 | 10 | 210 | 120 | 100 | 243 | 31 | 181 | 1,100 | 6 |
152305050063 | 63 | 10 | 240 | 139 | 120 | 298 | 38 | 222 | 1,850 | 6 |
Dichtung: FKM
Artikel | d | PN | A max | B | E | H | L | Z | Gewicht [kg] | VE |
---|---|---|---|---|---|---|---|---|---|---|
152305051016 | 16 | 16 | 125 | 72 | 55 | 135 | 14 | 107 | 0,210 | 20 |
152305051020 | 20 | 16 | 125 | 72 | 55 | 135 | 16 | 103 | 0,220 | 20 |
152305051025 | 25 | 16 | 145 | 84 | 66 | 158 | 19 | 120 | 0,360 | 10 |
152305051032 | 32 | 16 | 165 | 95 | 75 | 176 | 22 | 132 | 0,530 | 10 |
152305051040 | 40 | 10 | 190 | 111 | 87 | 207 | 26 | 155 | 0,740 | 6 |
152305051050 | 50 | 10 | 210 | 120 | 100 | 243 | 31 | 181 | 1,100 | 6 |
152305051063 | 63 | 10 | 240 | 139 | 120 | 298 | 38 | 222 | 1,850 | 6 |
