SA UNI

Sattel mit Spitzende Universal, SDR 11

Sattel mit Spitzende Universal SA UNI SDR 11

Gas, Wasser und H2

Maximaler Druck: Gas 10 bar, Wasser 16 bar
Material: PE 100
Universelle Aufspanntechnik (Balanced-Loading):
- Sicheres Aufspannen mit UNITOP
- Ideale Verteilung der Krafteinleitung
- Perfekte Anpassung an Rohrdurchmesser
Druckprüfung der Schweißung vor dem Anbohren möglich
Anbohrung unter Druck möglich
Safety Technology

Hinweis:

Bei der Verarbeitung von SA UNI mit den Abgängen 90 - 160 ist die Aufspannvorrichtung UNITOP (Best.-Nr. 613385) erforderlich und bei den Abgängen 225 / 250 das UNITOP 250 (Best.-Nr. 617491).

Für das drucklose Anbohren empfehlen wir unser Anbohrset FWAB.

Druckprüfung der Schweißung vor dem Anbohren mit Druckprüfadapter FWDPA SA (Best.-Nr. 613596).

Auch für Sonderdimensionen bei Close-Fit-Liner geeignet.

Für Fragen dazu und für das Anbohren unter Druck wenden Sie sich bitte an unsere Hotline.

Zurück Datenblatt

PE 100 SDR 11

Maximal zulässiger Betriebsdruck 16 bar (Wasser) / 10 bar (Gas)

	Artikel	d₁	d₂	B1	B2	L	t	Anbohr Ø d_a	Gewicht kg	VE	PE
	616553	250-280	90	260	279	130	79	65	1,420	5	40
	616554	250-280	110	260	279	140	82	84	1,590	5	40
	616555	250-280	125	260	279	146	87	95	1,760	5	40
	616556	250-280	160	260	279	158	98	123	2,210	5	40
	616557	315-400	90	280	279	130	79	65	1,430	5	40
	616558	315-400	110	280	279	140	82	84	1,600	5	40
	616559	315-400	125	280	279	146	87	95	1,750	5	40
	616560	315-400	160	280	279	158	98	123	2,220	5	40
	616561	450-900	90	307	279	130	79	65	1,390	5	40
	616562	450-900	110	307	279	140	82	84	1,550	5	40
	616563	450-900	125	307	279	146	87	95	1,710	5	40
	616564	450-900	160	307	279	158	98	123	2,160	5	40
¹	617224	315-355	225	363	438	226	164	172	2,210	5	40
¹	617225	315-355	250	363	438	226	164	187	2,210	5	40
¹	617226	400-450	225	403	438	226	164	172	2,210	5	40
¹	617227	400-450	250	403	438	226	164	187	2,210	5	40
¹	617228	500-560	225	429	438	226	164	172	2,210	5	40
¹	617229	500-560	250	429	438	226	164	187	2,210	5	40
¹	617230	710-900	225	444	438	226	164	172	2,210	5	40
¹	617231	710-900	250	444	438	226	164	187	2,210	5	40
¹	617232	1000-1200	225	450	438	226	164	172	2,210	5	40
¹	617233	1000-1200	250	450	438	226	164	187	2,210	5	40

¹ NEU

Einsatzbereich

Mit dem FRIALEN Sattel mit Spitzende Universal SA UNI, lassen sich komfortabel Abzweige oder Entlüftungen erstellen. Dies ersetzt die kostenintensive Einbindung von T-Stücken. Auf den Abgangsstutzen des SA UNI passen FRIALEN Muffen MB oder UB.

Verarbeitungshinweise

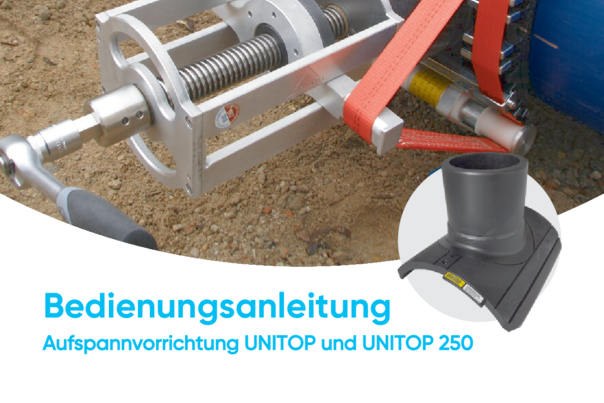

Der Sattel mit Spitzende Universal SA UNI mit den Abgängen 90-160 wird mit der Aufspannvorrichtung UNITOP (Best.-Nr. 613385 siehe FRIATOOLS Preisliste) aufgebracht. Bei den Abgängen 225 / 250 wird die Aufspannvorrichtung UNITOP 250 (Best.-Nr. 617491 siehe FRIATOOLS Preisliste) benötigt. Die Aufspannvorrichtung UNITOP bzw. UNITOP 250 ist ein universell einsetzbares Werkzeug für alle Dimensionen. Beachten Sie bitte die gesonderte Bedienungsanleitung der Aufspannvorrichtungen UNITOP und UNITOP 250.

Die Schweißung der PE-HD Verteilerleitung und der PE-HD Hausanschlussleitung mit dem FRIALEN Sattel mit Spitzende Universal erfolgt durch FRIALEN-Schweißen – dauerhaft dicht und längskraftschlüssig.

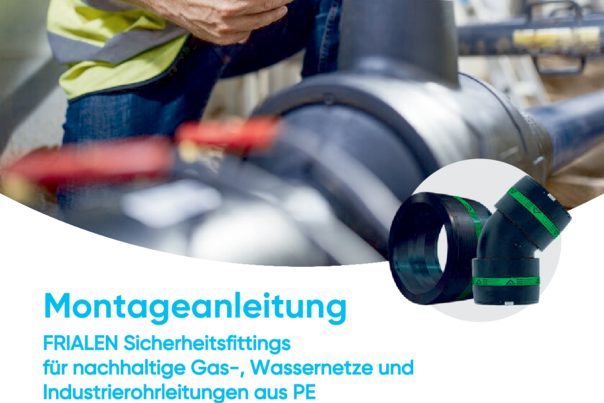

Rohr, Sattel und der Abgangsstutzen werden nach den allgemeinen Montageanforderungen (siehe Montageanleitung FRIALEN Sicherheitsfittings) vorbereitet (Oxidhaut entfernen/reinigen).

Die Anbohrung druckloser Rohre erfolgt mit dem FRIATOOLS Anbohrset FWAB. Beachten Sie bitte die gesonderte Bedienungsanleitung des Anbohrsets FWAB.

Das Aufschweißen und Anbohren von Rohren unter Betriebsdruck ist mit speziellem Anbohrgerät möglich. Bitte kontaktieren Sie diesbezüglich unsere Anwendungstechnik.

Gute Gründe für den FRIALEN Sattel mit Spitzende Universal SA UNI:
