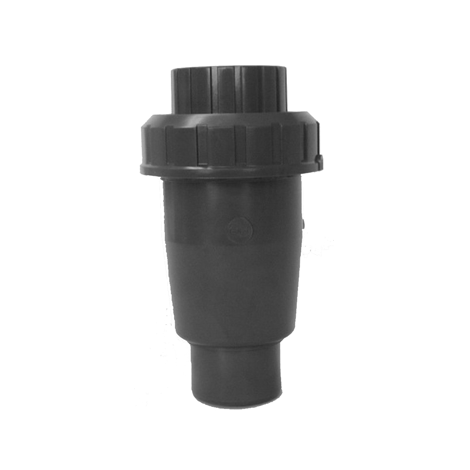

21.361.00 | VAIV-EPDM
Be- und Entlüftungsventil, PVC-U, EPDM
- Anschluss: Klebemuffe/Klebestutzen (Standard)
- Anschluss: Gewindeeinlegeteil und Klebemuffe mit IG-Gewinde liegt lose bei
- Dichtung: EPDM
- Be- und Entlüftungsventile sind zum Entlüften und Belüften (Vermeidung einer Vakuumbildung) von Behältern und Rohrleitungen geeignet
- Be- und Entlüftungsventile dürfen nur in senkrechte Leitungen eingebaut werden
- die Überwurfmutter muss immer nach oben zeigen
- zur Verminderung der Verletzungsgefahr, sollte die Armatur an eine Leckageleitung angeschlossen werden
- als Beruhigungstrecke wir d = 5 x d empfohlen
- nicht für abrasiv wirkende Medien einsetzen
- Stempel aus PVC-U (leer)

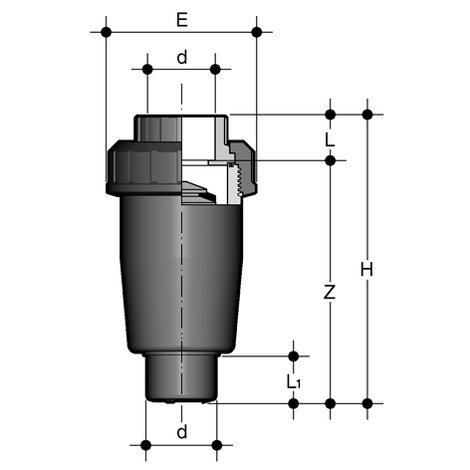

| Artikel | d | PN | E | H | L | L1 | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|
| 121361000020 | 20 | 16 | 55 | 103 | 16 | 18 | 87 | 0,110 | 16 |
| 121361000025 | 25 | 16 | 66 | 125 | 19 | 20 | 106 | 0,190 | 20 |
| 121361000032 | 32 | 16 | 75 | 150 | 22 | 24 | 128 | 0,280 | 6 |
| 121361000040 | 40 | 16 | 87 | 171 | 26 | 28 | 145 | 0,420 | 3 |
| 121361000050 | 50 | 16 | 100 | 187 | 31 | 34 | 156 | 0,570 | 3 |
| 121361000063 | 63 | 16 | 122 | 223 | 38 | 41 | 185 | 0,950 | 3 |
Downloads
1.4 MB,
PDF
get_app

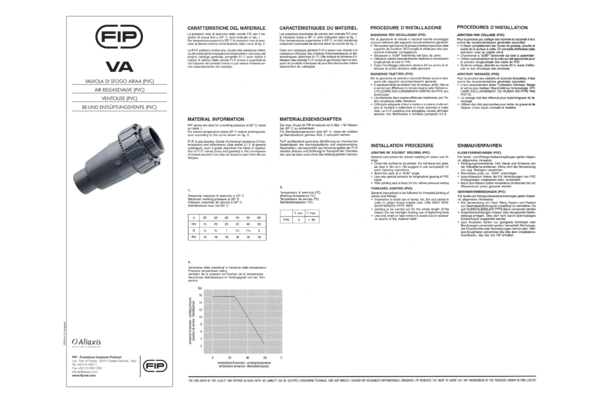

Bedienungsanleitung
