27.110.06 | UFM

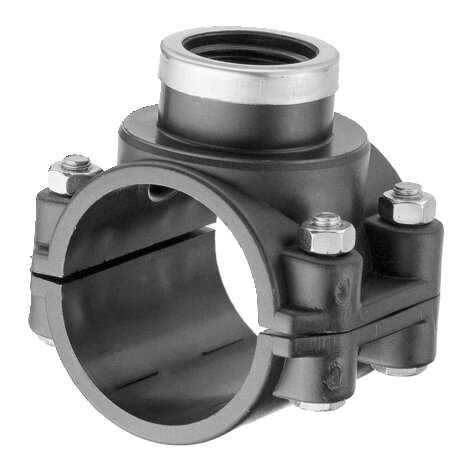

Anbohrschelle, PP

  • O-Ring-Dichtung: NBR
  • Anschluss: bis 160 mm Innengewinde nach DIN 2999 und ISO 7/1, ab 180 mm Innengewinde nach ISO 228, Edelstahl-Metallringverstärkung
  • Ober- und Unterteil: PP
  • Schrauben und Muttern: Stahl, verzinkt
  • Belastbarkeit gilt bei Wasser und 20 °C
Zurück Datenblatt
Anbohrschelle, PP
Anbohrschelle, PP
Anbohrschelle, PP
Anbohrschelle, PP

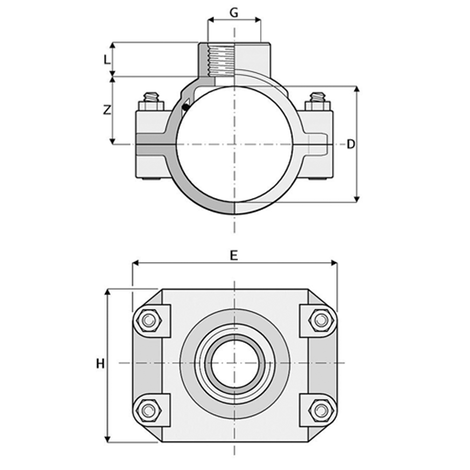

Artikel PN D E G H L Z Gewicht [kg] VE
72711006020 10 20 62 1/2'' 37,5 17 16 0,060 150
72711006025020 10 25 69 1/2'' 43 18,5 18,5 0,070 120
72711006025 10 25 69 3/4'' 43 18,5 18,5 0,080 120
72711006032020 10 32 78 1/2'' 45 18,5 22,5 0,100 100
72711006032025 10 32 78 3/4'' 45 18,5 22,5 0,110 100
72711006032 10 32 91 1'' 60 18,5 22,5 0,140 60
72711006040020 10 40 84 1/2'' 51 22 27 0,120 60
72711006040025 10 40 84 3/4'' 51 22 27 0,130 60
72711006040032 10 40 84 1'' 51 22 27 0,140 60
72711006050020 10 50 87 1/2'' 53 22 32,5 0,120 50
72711006050025 10 50 87 3/4'' 53 22 32,5 0,130 50
72711006050032 10 50 87 1'' 53 22 32,5 0,140 50
72711006063020 10 63 100 1/2'' 71 17 40 0,240 75
72711006063025 10 63 100 3/4'' 71 20 40 0,250 75
72711006063032 10 63 100 1'' 71 22 40 0,250 75
72711006063040 10 63 100 1 1/4'' 71 24 40 0,260 70
72711006063050 10 63 100 1 1/2'' 71 24 40 0,260 70
72711006075020 10 75 120 1/2'' 91 17 48,5 0,310 50
72711006075025 10 75 120 3/4'' 91 20 48,5 0,310 50
72711006075032 10 75 120 1'' 91 22 48,5 0,320 50
72711006075040 10 75 120 1 1/4'' 91 24 48,5 0,360 45
72711006075050 10 75 120 1 1/2'' 91 24 48,5 0,350 45
72711006075063 10 75 120 2'' 91 24 48,5 0,340 45
72711006090020 10 90 137 1/2'' 91 17 55 0,360 40
72711006090025 10 90 137 3/4'' 91 20 55 0,360 40
72711006090032 10 90 137 1'' 91 22 55 0,360 40
72711006090040 10 90 137 1 1/4'' 91 24 55 0,370 35
72711006090050 10 90 137 1 1/2'' 91 24 55 0,370 35
72711006090063 10 90 137 2'' 91 24 55 0,390 35
72711006110020 10 110 155 1/2'' 98,5 17 65 0,410 25
72711006110025 10 110 155 3/4'' 98,5 20 65 0,410 25
72711006110032 10 110 155 1'' 98,5 24 65 0,420 25
72711006110040 10 110 155 1 1/4'' 98,5 24 65 0,430 25
72711006110050 10 110 155 1 1/2'' 98,5 24 65 0,440 25
72711006110063 10 110 155 2'' 98,5 24 65 0,460 25
72711006110090 10 110 159 3'' 118,5 33 65 0,540 20
72711006125025 10 125 168 3/4'' 101 20 73,5 0,540 30
72711006125032 10 125 168 1'' 101 22 73,5 0,550 30
72711006125040 10 125 168 1 1/4'' 101 24 73,5 0,550 30
72711006125050 10 125 168 1 1/2'' 101 24 73,5 0,550 30
72711006125063 10 125 168 2'' 101 24 73,5 0,560 30
72711006140032 10 140 189 1'' 134 22 80 0,930 20
72711006140040 10 140 189 1 1/4'' 134 24 80 0,930 20
72711006140050 10 140 189 1 1/2'' 134 24 80 0,930 20
72711006140063 10 140 189 2'' 134 24 80 0,930 20
72711006140075 10 140 189 2 1/2'' 134 24 80 0,940 20
72711006140090 10 140 189 3'' 134 33 80 0,950 20
72711006160025 10 160 213 3/4'' 137 22 88 0,990 16
72711006160032 10 160 213 1'' 137 22 88 1,000 16
72711006160040 10 160 213 1 1/4'' 137 24 88 1,000 16
72711006160050 10 160 213 1 1/2'' 137 24 88 1,000 16
72711006160063 10 160 213 2'' 137 28,5 88 1,000 16
72711006160090 10 160 213 3'' 137 36 88 1,070 15
72711006180040 6 180 265 1 1/4'' 171 24 115 2,290 8
72711006180050 6 180 265 1 1/2'' 171 24 115 2,300 8
72711006180063 6 180 265 2'' 171 24 115 2,270 8
72711006180090 6 180 265 3'' 171 33 115 2,190 8
72711006180110 6 180 265 4'' 171 42 115 2,300 6
72711006200040 6 200 265 1 1/4'' 171 24 115 2,020 8
72711006200050 6 200 265 1 1/2'' 171 24 115 2,030 8
72711006200063 6 200 265 2'' 171 24 115 2,030 8
72711006200090 6 200 265 3'' 171 33 115 2,040 8
72711006200110 6 200 265 4'' 171 42 115 2,050 8
72711006225040 4 225 280 1 1/4'' 173 24 127,5 2,170 7
72711006225050 4 225 280 1 1/2'' 173 24 127,5 2,150 7
72711006225063 4 225 280 2'' 173 24 127,5 2,160 7
72711006225090 4 225 280 3'' 173 33 127,5 2,180 7
72711006225110 4 225 280 4'' 173 42 127,5 2,210 7
72711006250040 4 250 313 1 1/4'' 181 24 142 2,550 7
72711006250050 4 250 313 1 1/2'' 181 24 142 2,550 7
72711006250063 4 250 313 2'' 181 24 142 2,560 7
72711006250090 4 250 313 3'' 181 33 142 2,570 7
72711006250110 4 250 313 4'' 181 42 142 2,570 6
72711006280040 4 280 385 1 1/4'' 190 24 171 4,070 3
72711006280050 4 280 385 1 1/2'' 190 24 171 4,080 3
72711006280063 4 280 385 2'' 190 24 171 4,080 3
72711006280090 4 280 385 3'' 190 33 171 4,090 3
72711006280110 4 280 385 4'' 190 42 171 4,100 3
72711006315040 4 315 385 1 1/4'' 190 24 171 3,170 4
72711006315050 4 315 385 1 1/2'' 190 24 171 2,850 4
72711006315063 4 315 385 2'' 190 24 171 3,180 4
72711006315090 4 315 385 3'' 190 33 171 3,190 4
72711006315110 4 315 385 4'' 190 42 171 3,200 4
