DR 31

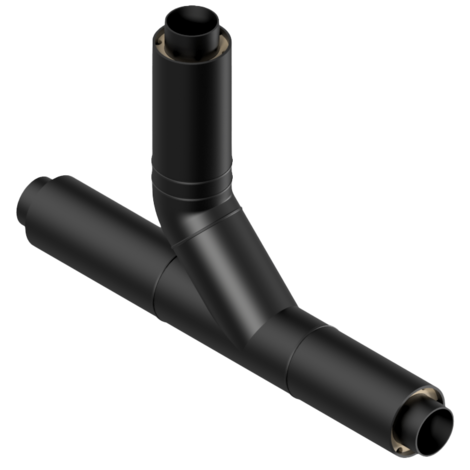

Abzweig 45° mit 45° Winkel, PE Abfluss Rohr-in-Rohrsystem

  • FP = Festpunkt, Innen und Außenrohr kraftschlüssig verbunden, DVS konform
  • Rohrüberstände für System Langmuffe
  • Rohrenden für FWSG SE Schälgerät geeignet
Zurück Datenblatt
Abzweig 45° mit 45° Winkel, PE Abfluss Rohr-in-Rohrsystem
Abzweig 45° mit 45° Winkel, PE Abfluss Rohr-in-Rohrsystem
Abzweig 45° mit 45° Winkel, PE Abfluss Rohr-in-Rohrsystem
Abzweig 45° mit 45° Winkel, PE Abfluss Rohr-in-Rohrsystem

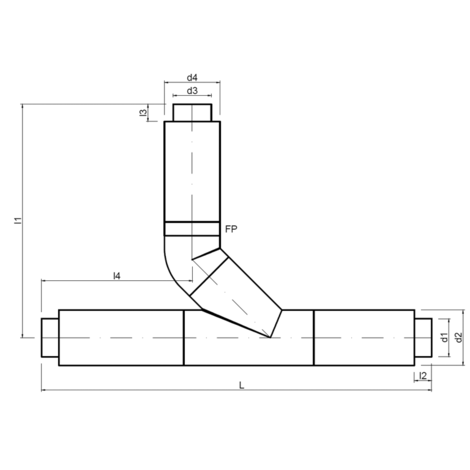

Artikel d1 d2 d3 d4 L l1 l2 l3 l4 Gewicht [kg] VE
3116161111 110 160 110 160 1125 675 50 50 435 2,400 1
3120201212 125 200 125 200 1250 860 55 55 458 - 1
3125251616 160 250 160 250 1340 1000 55 55 425 - 1
3131312020 200 315 200 315 1660 1212 90 90 573 - 1
3120161211 125 200 110 160 1175 723 55 50 444 2,400 1
3125161611 160 250 110 160 1200 702 55 50 500 - 1
3125201612 160 250 125 200 1260 852 55 55 495 - 1
3131162011 200 315 110 160 1400 734 90 50 598 - 1
3131202012 200 315 125 200 1490 881 90 55 602 - 1
3131252016 200 315 160 250 1570 1028 90 55 542 - 1
