FCE

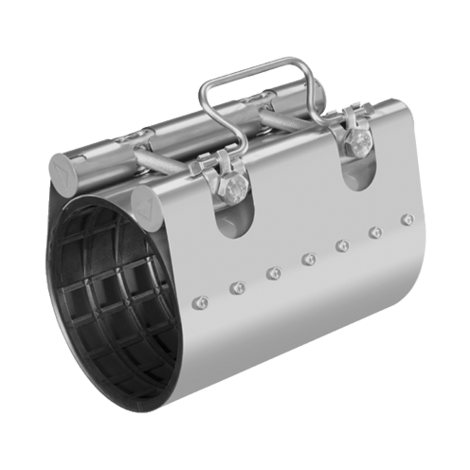

FRIACLAMP Edelstahlreparaturschelle einteilig

Einteilige Reparaturschelle zur Abdichtung beschädigter Gas- und Wasserrohrleitungen unterschiedlicher Materialien (Stahl, Guss, Duktil-Guss, Asbestzement, PVC)

  • Spezielles Dichtungsdesign für die sichere Abdichtung von Anbohrungen, Rissen und Korrosionsschäden
  • Körper, Verschluss, Schrauben und Muttern aus Edelstahl
  • Dichtungswerkstoff EPDM bzw. NBR
Zurück Datenblatt
FRIACLAMP Edelstahlreparaturschelle einteilig
FRIACLAMP Edelstahlreparaturschelle einteilig
FRIACLAMP Edelstahlreparaturschelle einteilig
FRIACLAMP Edelstahlreparaturschelle einteilig

Dichtung EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270

PFA/PN Wasser gemäß Diagramm, max. = 16 bar

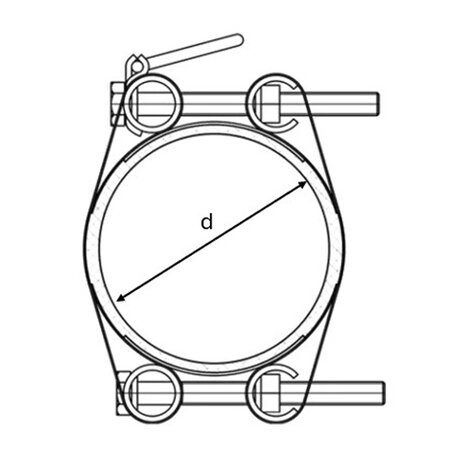

Artikel d PN Einbaulänge SW Gewicht
kg		 VE PE
391-044-200 44-48 16 200 17 1,410 10 320
391-044-300 44-48 16 300 17 2,140 10 240
391-048-200 48-52 16 200 17 1,440 10 320
391-048-300 48-52 16 300 17 2,190 10 240
391-054-200 54-58 16 200 17 1,480 10 320
391-054-300 54-58 16 300 17 2,250 10 240
391-060-200 60-67 16 200 17 1,530 10 320
391-060-300 60-67 16 300 17 2,330 10 240
391-070-200 70-77 16 200 17 1,610 9 288
391-070-300 70-77 16 300 17 2,440 9 216
391-075-200 75-83 16 200 17 1,650 9 288
391-075-300 75-83 16 300 17 2,500 9 216
391-082-200 82-89 16 200 17 1,710 9 288
391-082-300 82-89 16 300 17 2,580 9 216
391-082-400 82-89 16 400 17 3,450 9 96
391-087-200 87-95 16 200 17 1,740 9 288
391-087-300 87-95 16 300 17 2,650 9 216
391-087-400 87-95 16 400 17 3,520 9 96
391-088-200 88-98 16 200 17 1,760 8 256
391-088-300 88-98 16 300 17 2,670 8 192
391-095-200 95-104 16 200 17 1,830 6 192
391-095-300 95-104 16 300 17 2,870 6 144
391-095-400 95-104 16 400 17 3,820 6 96
391-108-200 108-118 16 200 17 1,910 6 144
391-108-300 108-118 16 300 17 3,020 6 144
391-108-400 108-118 16 400 17 4,020 6 96
391-113-200 113-123 16 200 17 2,030 5 160
391-113-300 113-123 16 300 17 3,070 5 120
391-113-400 113-123 16 400 17 4,090 5 80
391-118-200 118-128 16 200 17 2,070 5 160
391-118-300 118-128 16 300 17 3,130 5 120
391-118-400 118-128 16 400 17 4,170 5 80
391-120-200 120-131 16 200 17 2,180 5 160
391-120-300 120-131 16 300 17 3,300 5 90
391-132-200 132-142 16 200 19 2,270 4 128
391-132-300 132-142 16 300 19 3,440 4 96
391-135-200 135-145 16 200 19 2,300 4 128
391-135-300 135-145 16 300 19 3,480 4 96
391-139-200 139-149 16 200 19 2,330 4 128
391-139-300 139-149 16 300 19 3,520 4 96
391-139-400 139-149 16 400 19 3,570 4 64
391-145-200 145-155 16 200 19 2,370 4 128
391-145-300 145-155 16 300 19 3,590 4 96
391-159-200 159-170 16 200 19 2,490 3 96
391-159-300 159-170 16 300 19 3,760 3 72
391-159-400 159-170 16 400 19 5,010 3 48
391-167-200 167-178 16 200 19 2,550 3 96
391-167-300 167-178 16 300 19 3,860 3 72
391-167-400 167-178 16 400 19 5,140 3 48
391-176-200 176-187 16 200 19 3,120 3 96
391-176-300 176-187 16 300 19 4,730 3 72
391-176-400 176-187 16 400 19 6,310 3 48
391-193-200 193-203 10 200 19 3,270 1 36
391-193-300 193-203 10 300 19 4,950 1 36
391-215-200 215-225 10 200 19 3,470 1 32
391-215-300 215-225 10 300 19 5,250 1 24
391-215-400 215-225 10 400 19 7,000 1 16
391-228-300 228-239 10 300 19 5,420 1 24
391-240-300 240-250 10 300 19 5,650 1 24
391-261-300 261-271 10 300 19 5,930 1 24
391-269-300 269-280 10 300 19 6,040 1 24
391-280-300 280-291 10 300 19 6,190 1 24
391-315-300 315-325 10 300 19 6,650 1 24
391-320-300 320-330 10 300 19 6,720 1 24

Dichtung NBR, DIN-EN 682

MOP Gas max. = 5 bar

Sonstige Wasserqualitäten gemäß Diagramm, max. = 16 bar

Artikel d PN Einbaulänge SW Gewicht
kg		 VE PE
381-044-200 44-48 5 200 17 1,410 10 320
381-048-200 48-52 5 200 17 1,440 10 320
381-048-300 48-52 5 300 17 2,190 10 240
381-054-200 54-58 5 200 17 1,480 10 320
381-054-300 54-58 5 300 17 2,250 10 240
381-060-200 60-67 5 200 17 1,530 10 320
381-060-300 60-67 5 300 17 2,330 10 240
381-070-200 70-77 5 200 17 1,610 9 288
381-075-200 75-83 5 200 17 1,650 9 288
381-075-300 75-83 5 300 17 2,500 9 216
381-082-200 82-89 5 200 17 1,710 9 288
381-082-300 82-89 5 300 17 2,580 9 216
381-087-200 87-95 5 200 17 1,740 9 288
381-087-300 87-95 5 300 17 2,650 9 216
381-088-200 88-98 5 200 17 1,760 8 256
381-095-200 95-104 5 200 17 1,830 6 192
381-095-300 95-104 5 300 17 2,870 6 144
381-108-200 108-118 5 200 17 1,910 6 144
381-108-300 108-118 5 300 17 3,020 6 144
381-108-400 108-118 5 400 17 4,020 6 96
381-113-200 113-123 5 200 17 2,030 5 160
381-113-300 113-123 5 300 17 3,070 5 120
381-113-400 113-123 5 400 17 4,090 5 80
381-120-200 120-131 5 200 17 2,180 5 160
381-132-200 132-142 5 200 19 2,270 4 128
381-132-300 132-142 5 300 19 3,440 4 96
381-135-300 135-145 5 300 19 3,480 4 96
381-139-300 139-149 5 300 19 3,520 4 96
381-159-200 159-170 5 200 19 2,490 3 96
381-159-300 159-170 5 300 19 3,760 3 72
381-159-400 159-170 5 400 19 5,010 3 48
381-167-200 167-178 5 200 19 2,550 3 96
381-167-300 167-178 5 300 19 3,860 3 72
381-167-400 167-178 5 400 19 5,140 3 48
381-215-200 215-225 5 200 19 3,470 1 32
381-215-300 215-225 5 300 19 5,250 1 24
381-215-400 215-225 5 400 19 7,000 1 16
381-269-300 269-280 5 300 19 6,040 1 24
381-320-300 320-330 5 300 19 6,720 1 24

Einsatzbereiche

FRIACLAMP Reparaturschellen zur sicheren Abdichtung von beschädigten Rohren aus unterschiedlichen Materialien (Stahl, Guss, Duktilguss, Faserzement, PVC). Lieferbar von DN40 bis DN300. Auch in zweiteiliger Ausführung erhältlich

Verarbeitungshinweise

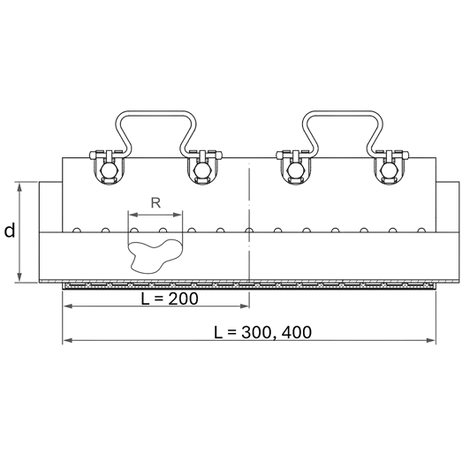

Mit FRIACLAMP können Beschädigungen an Rohrleitungen sicher abgedichtet werden. Die Einbaulänge der Reparaturschelle ist so zu wählen, dass sie mindestens dem Außendurchmesser der zu reparierenden Rohrleitung entspricht.

Die Rohroberflächen sind nach den allgemeinen Montageanforderungen (siehe Montageanleitung FRIACLAMP) vorzubereiten.

* Zulässiger Betriebsdruck:

    • Gas: Zulässiger Betriebsdruck 5 bar (≤ DN 300)
    • Wasser: Zulässiger Betriebsdruck ≤ DN 200 PN 16 > DN 200 PN 10 > DN 300 auf Anfrage

Gute Gründe für FRIACLAMP

  • Schnellverschlusssystem mit Bolzen und Muttern aus V2A

  • Keine geschweißten Teile

  • Dichtung mit großflächigem Waffelprofil

  • Schwalbenschwanzförmige Dichtungsstege bilden beim Anpressen auf die Rohroberfläche Dichtlippen

  • Sichere Abdichtung selbst auf korrodierten Rohroberflächen

  • Keine scharfen Kanten

  • Keine losen Teile beim Öffnen der ein- und zweiteiligen Reparaturschelle ermöglichen eine zeitsparende Montage

  • Der bewegliche Handgriff gewährleistet eine einfache Montage bei geringstem Einbauraum/Platzbedarf

  • Durch optimierten Verschlussmechanismus wird jeder Bolzen definiert vorgespannt

  • Montage mit Standardwerkzeugen möglich
