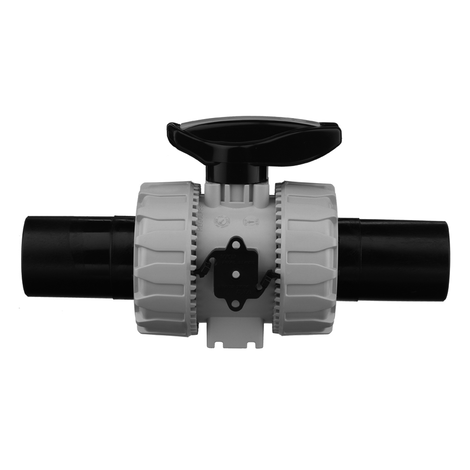

27.447.3X.1 | VKDBEM
FKM 27.447.3
- Anschluss: PE100-LS-Stutzen SDR 11 zum Heizelementstumpf-und Heizwendelschweißen
- mit gesicherter Überwurfmutter
- um ein radiales Ausbauen der Armatur bei Verwendung von E-Muffen zu gewährleisten, müssen spezielle Einlegeteile (CVDE-EM, CVDM-EM) verwendet werden
- Dichtung: PTFE/EPDM oder PTFE/FKM
Dichtung: FKM

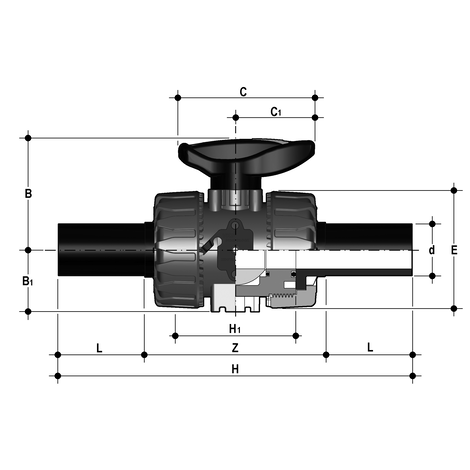

| Artikel | d | PN | B | B1 | C | C1 | E | H | H1 | L | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 127447031020 | 20 | 10 | 54 | 29 | 67 | 27 | 54 | 175 | 65 | 41 | 0,210 | 22 |
| 127447031025 | 25 | 10 | 65 | 35 | 85 | 36 | 65 | 210 | 70 | 52 | 0,390 | 12 |
| 127447031032 | 32 | 10 | 70 | 39 | 85 | 36 | 73 | 226 | 78 | 55 | 0,440 | 8 |
| 127447031040 | 40 | 10 | 83 | 46 | 108 | 44 | 86 | 243 | 88 | 56 | 0,700 | 8 |
| 127447031050 | 50 | 10 | 89 | 52 | 108 | 44 | 98 | 261 | 93 | 58 | 0,930 | 8 |
| 127447031063 | 63 | 10 | 108 | 62 | 134 | 58 | 122 | 293 | 111 | 66 | 1,580 | 1 |
