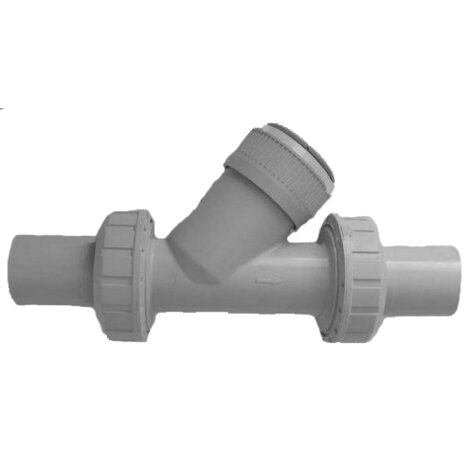

27.303.7X | VRUBM
EPDM 27.303.7
- Anschluss: PP-LS-Stutzen SDR 11 zum Stumpf- und Heizwendelmuffenschweißen
- Dichtung: EPDM oder FKM
- um ein radiales Ausbauen der Armatur bei Verwendung von E-Muffen zu gewährleisten, müssen spezielle Einlegeteile (CVDE-EM, CVDM-EM) verwendet werden
Dichtung: EPDM
| Artikel | d | PN | A max | B | E | H | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|
| 127303070020 | 20 | 10 | 125 | 71 | 55 | 203 | 108,5 | 0,170 | 1 |
| 127303070025 | 25 | 10 | 145 | 83 | 65 | 253 | 125 | 0,230 | 1 |
| 127303070032 | 32 | 10 | 165 | 94 | 74 | 272 | 142,5 | 0,380 | 1 |
| 127303070040 | 40 | 10 | 190 | 109 | 86 | 301 | 164 | 0,740 | 1 |
| 127303070050 | 50 | 10 | 210 | 119 | 99 | 342 | 196,5 | 0,920 | 1 |
| 127303070063 | 63 | 10 | 240 | 143 | 120 | 390 | 239 | 1,560 | 1 |
Downloads
338.6 KB,
PDF
get_app
Bedienungsanleitung
