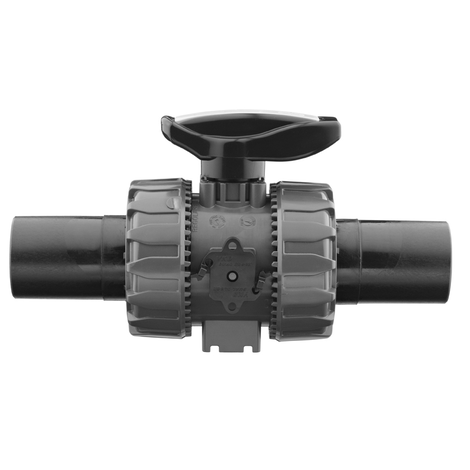

21.447.30.1 | VKDBEV
EPDM 21.447.3X.1
- Anschluss: PE100-LS-Stutzen SDR 11 zum Heizelementstumpf- und Heizwendelschweißen
- PN16 bei Wasser 20 °C
- mit gesicherter Überwurfmutter
- um ein radiales Ausbauen der Armatur bei Verwendung von E-Muffen zu gewährleisten, müssen spezielle Einlegeteile (CVDE-EM, CVDM-EM) verwendet werden
- Dichtung: PTFE/EPDM oder PTFE/FKM
Dichtung: EPDM

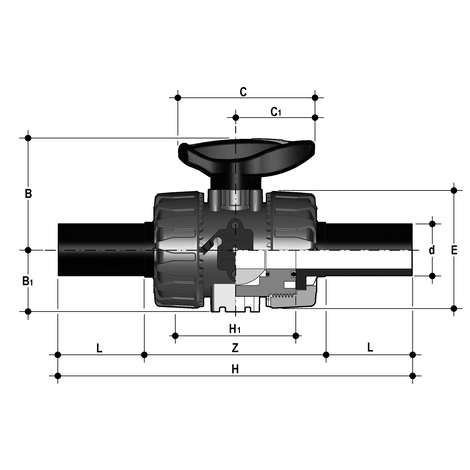

| Artikel | d | PN | B | B1 | C | C1 | E | H | H1 | L | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121447030020 | 20 | 16 | 54 | 29 | 67 | 40 | 54 | 175 | 65 | 41 | 0,380 | 22 |
| 121447030025 | 25 | 16 | 65 | 34,5 | 85 | 49 | 65 | 210 | 70 | 52 | 0,310 | 12 |
| 121447030032 | 32 | 16 | 69,5 | 39 | 85 | 49 | 73 | 226 | 78 | 54,5 | 0,820 | 8 |
| 121447030040 | 40 | 16 | 82,5 | 46 | 108 | 64 | 86 | 243 | 88 | 56 | 1,070 | 8 |
| 121447030050 | 50 | 16 | 89 | 52 | 108 | 64 | 98 | 261 | 93 | 58 | 1,390 | 8 |
| 121447030063 | 63 | 16 | 108 | 62 | 134 | 76 | 122 | 293 | 111 | 66 | 2,150 | 1 |
