21.552.3X | VXEBEV

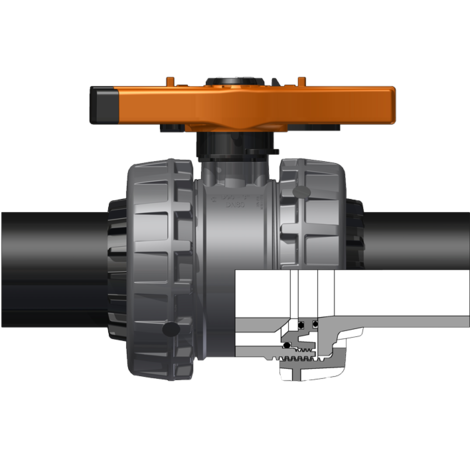

2-Wege-Kugelhahn d 75 - 110, VXE-Easyfit, PVC-U, PE100-LS-Stutzen
- Anschluss: PE100-LS-Stutzen SDR11 für Heizelementstumpf- und Heizwendelschweißen
- DN65: PN16 bei Wasser 20 °C
- radial ein- und ausbaubar
- Griff: orange
- Dichtung: PTFE/EPDM oder PTFE/FKM
- Abdeckkappe: transparent
Dichtung: EPDM

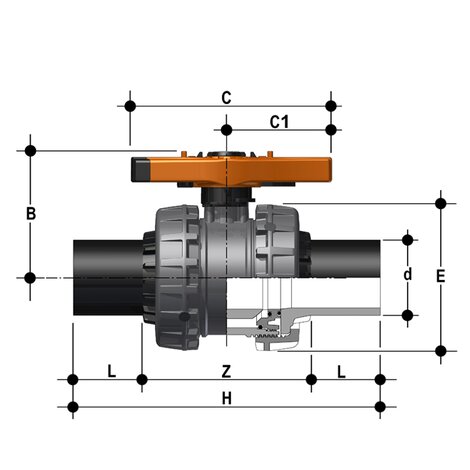

| Artikel | d | PN | B | C | C1 | E | L | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|
| 121552030075 | 75 | 16 | 141,5 | 214 | 115 | 157 | 71 | 189 | 2,290 | 2 |
| 121552030090 | 90 | 10 | 151 | 239 | 126 | 174 | 88 | 191 | 3,750 | 2 |
| 121552030110 | 110 | 10 | 174,5 | 270 | 145 | 212 | 92 | 223 | 5,820 | 1 |
Dichtung: FKM
| Artikel | d | PN | B | C | C1 | E | L | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|
| 121552031075 | 75 | 16 | 141,5 | 214 | 115 | 157 | 71 | 189 | 2,290 | 2 |
| 121552031090 | 90 | 10 | 151 | 239 | 126 | 174 | 88 | 191 | 3,060 | 2 |
| 121552031110 | 110 | 10 | 174,5 | 270 | 145 | 212 | 92 | 223 | 5,820 | 1 |
