27.447.00.1 | VKDDM

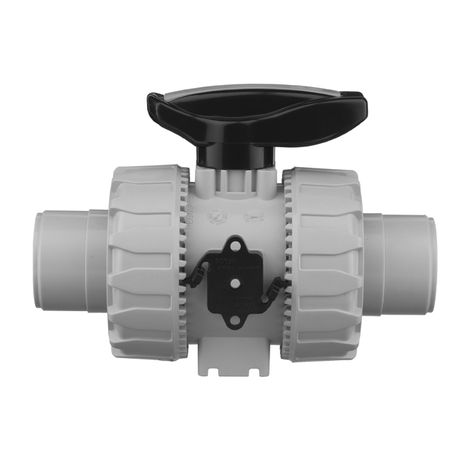

2-Wege-Kugelhahn d 20 - 63, VKD DualBlock, PP, Schweißstutzen Muffenschweißung

Zurück Datenblatt

Dichtung: EPDM

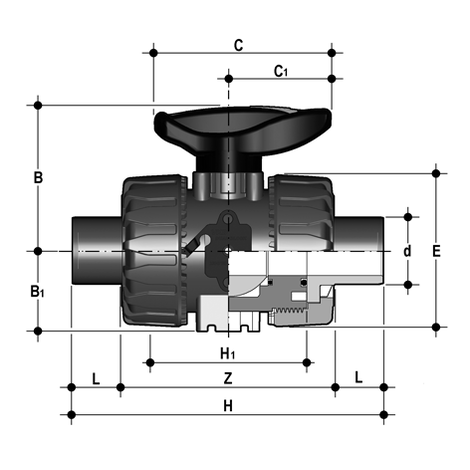

Artikel	d	PN	B	B1	C	C1	E	H1	L	Gewicht [kg]	VE
127447000020	20	10	54	29	67	40	54	65	16	0,210	22
127447000025	25	10	65	34,5	85	49	65	70	18	0,330	10
127447000032	32	10	69,5	39	85	49	73	78	20	0,440	6
127447000040	40	10	82,5	46	108	64	86	85	22	0,700	8
127447000050	50	10	89	52	108	64	98	93	23	0,900	6
127447000063	63	10	108	62	134	76	122	111	29	1,500	4

Dichtung: FKM

Artikel	d	PN	B	B1	C	C1	E	H1	L	Gewicht [kg]	VE
127447001020	20	10	54	29	67	40	54	65,0	16	0,210	22
127447001025	25	10	65	34,5	85	49	65	70,0	18	0,330	10
127447001032	32	10	69,5	39	85	49	69,5	78,0	20	0,440	6
127447001040	40	10	82,5	46	108	64	82,5	85,0	22	0,700	8
127447001050	50	10	89	52	108	64	89	93,0	23	0,900	6
127447001063	63	10	108	62	134	76	108	111,0	29	1,500	4

3.3 MB, PDF

Bedienungsanleitung

FIP_VKD 2-W-Kugelhähne Typ 447 (16-63)_2016.pdf
