27.447.X2X | VKDIM-SHX

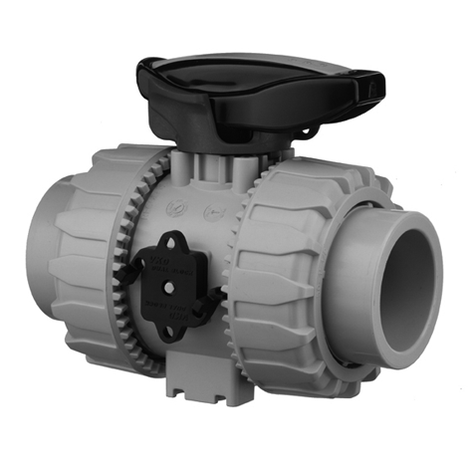

2-Wege-Kugelhahn d 16 - 63, VKD DualBlock, PP, Schweißmuffen, Sicherheitshebel

  • Anschluss: Schweißmuffe
  • radial ein- und ausbaubar
  • mit gesicherter Überwurfmutter
  • mit Sicherheitshebel
  • Inserts Edelstahl
  • abschließbar
  • Dichtung: PTFE/EPDM oder PTFE/FKM
Zurück Datenblatt
2-Wege-Kugelhahn d 16 - 63, VKD DualBlock, PP, Schweißmuffen, Sicherheitshebel
2-Wege-Kugelhahn d 16 - 63, VKD DualBlock, PP, Schweißmuffen, Sicherheitshebel
2-Wege-Kugelhahn d 16 - 63, VKD DualBlock, PP, Schweißmuffen, Sicherheitshebel
2-Wege-Kugelhahn d 16 - 63, VKD DualBlock, PP, Schweißmuffen, Sicherheitshebel

Dichtung: EPDM

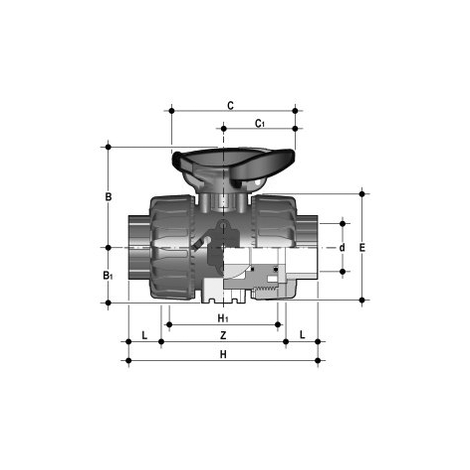

Artikel d PN B B1 C C1 E H H1 Z Gewicht [kg] VE
127447X20016 16 10 54 29 67 40 54 102 65 75 0,160 22
127447X20020 20 10 54 29 67 40 54 102 65 73 0,210 22
127447X20025 25 10 65 34,5 85 49 65 114 70 82 0,230 10
127447X20032 32 10 69,5 39 85 49 73 126 78 90 0,440 10
127447X20040 40 10 82,5 46 108 64 86 141 85 100 0,700 8
127447X20050 50 10 89 52 108 64 98 164 93 117 0,700 8
127447X20063 63 10 108 62 134 76 122 199 111 144 0,700 8

Dichtung: FKM

Artikel d PN B B1 C C1 E H H1 Z Gewicht [kg] VE
127447X21016 16 10 54 29 67 40 54 102 65 75 0,160 22
127447X21020 20 10 54 29 67 40 54 102 65 73 0,160 18
127447X21025 25 10 65 34,5 85 49 65 114 70 82 0,150 10
127447X21032 32 10 69,5 38 85 49 73 126 78 90 0,310 10
127447X21040 40 10 82,5 46 108 64 86 141 85 100 0,490 8
127447X21050 50 10 89 52 108 64 98 164 93 117 0,700 8
127447X21063 63 10 108 62 134 76 122 199 111 144 1,180 4

Downloads

FIP_VKD 2-W-Kugelhähne Typ 447 (16-63)_2016.pdf
de get_app
3.3 MB, PDF
Bedienungsanleitung
FIP_VKD 2-W-Kugelhähne Typ 447 (16-63)_2016.pdf
