27.568.EX | FKOM-RM-END

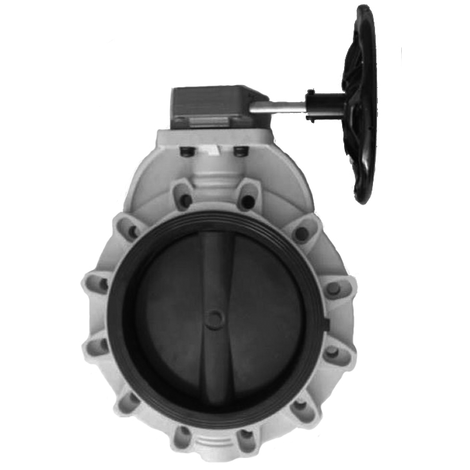

Universal-Industrie/Chemie-End-Absperrklappe FK, PP, Handgetriebe
- zentrisch gelagerte PP Klappenscheibe
- Klappenkörper aus PP-GFK
- Dichtung: EPDM oder FKM
- Führungswelle: Edelstahl
- Handgetriebe mit 90° Drehbewegung
- beim Einbau auf eine ausreichende Freigängigkeit der Klappenscheibe achten
- auf Anfrage: NBR Dichtung
- Anschluss nach ISO/DIN
- für Anwendungen in PVC-U Rohrsystemen in d 125 mm sind Absperrklappen DN 125, Losflansche in DN 125 (140 mm) und die Adapterbundbuchse QPV-FE-FK in DN 125 zu verwenden
- für Anwendungen in PVC-U Rohrsystemen in d 200 mm sind Absperrklappen DN 200, Losflansche in DN 200 (225 mm) und die Adapterbundbuchse QPIV-FE-FK in DN 200 zu verwenden.

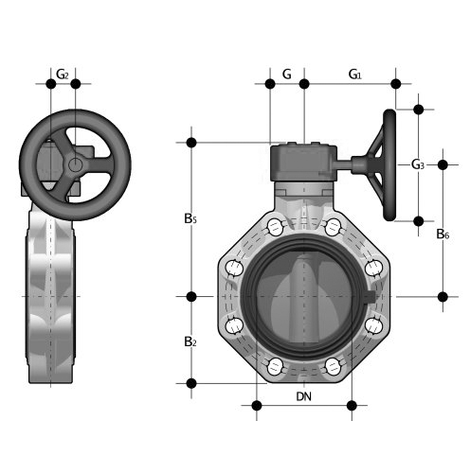

- Z = Zwischenbaumaß
Dichtung: FKM
| Artikel | d | PN | B2 | B5 | B6 | G | g1 | g2 | g3 | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1275680E1075 | 75 | 10 | 80 | 174 | 146 | 48 | 135 | 39 | 125 | 46 | 2,700 | 1 |
| 1275680E1090 | 90 | 10 | 93 | 188 | 160 | 48 | 135 | 39 | 125 | 49 | 3,500 | 1 |
| 1275680E1110 | 110 | 10 | 107 | 202 | 174 | 48 | 135 | 39 | 125 | 56 | 3,850 | 1 |
| 1275680E1140 | 140 | 10 | 120 | 222 | 194 | 48 | 144 | 39 | 200 | 64 | 5,950 | 1 |
| 1275680E1160 | 160 | 10 | 134 | 235 | 207 | 48 | 144 | 39 | 200 | 70 | 6,700 | 1 |
| 1275680E1225 | 225 | 10 | 161 | 287 | 256 | 65 | 204 | 60 | 200 | 71 | 10,800 | 1 |
Dichtung: EPDM
| Artikel | d | PN | B2 | B5 | B6 | G | g1 | g2 | g3 | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1275680E0075 | 75 | 10 | 80 | 174 | 146 | 48 | 135 | 39 | 125 | 46 | 2,700 | 1 |
| 1275680E0090 | 90 | 10 | 93 | 188 | 160 | 48 | 135 | 39 | 125 | 49 | 3,500 | 1 |
| 1275680E0110 | 110 | 10 | 107 | 202 | 174 | 48 | 135 | 39 | 125 | 56 | 3,850 | 1 |
| 1275680E0140 | 140 | 10 | 120 | 222 | 194 | 48 | 144 | 39 | 200 | 64 | 5,950 | 1 |
| 1275680E0160 | 160 | 10 | 134 | 235 | 207 | 48 | 144 | 39 | 200 | 70 | 9,300 | 1 |
| 1275680E0225 | 225 | 10 | 161 | 287 | 256 | 65 | 204 | 60 | 200 | 71 | 9,200 | 1 |
