21.091.06 | MFV

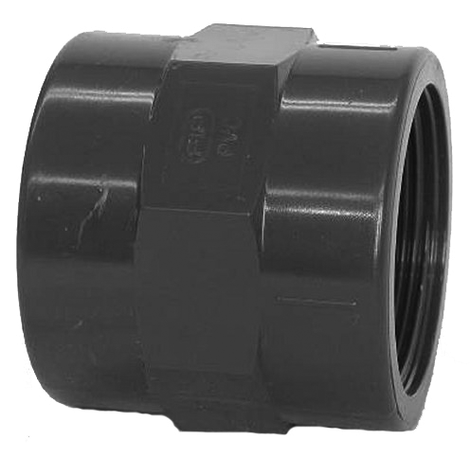

Muffe, PVC-U, Gewinde beidseitig
- nur für Kunststoffgewinde
- Anschluss: beidseitig Gewindemuffen
- G-Gewinde, zylindrisch nach ISO 228

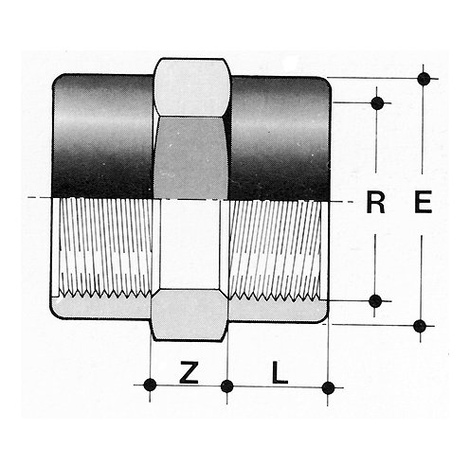

| Artikel | R | PN | E | L | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|
| 72109106016 | 3/8" | 16 | 23,5 | 11,4 | 8 | 0,020 | 600 |
| 72109106020 | 1/2" | 16 | 28,5 | 15 | 7 | 0,020 | 300 |
| 72109106025 | 3/4" | 16 | 35 | 16,3 | 8,5 | 0,030 | 240 |
| 72109106032 | 1" | 16 | 43 | 19,1 | 9 | 0,050 | 100 |
| 72109106040 | 1 1/4" | 16 | 50 | 21,4 | 11 | 0,060 | 80 |
| 72109106050 | 1 1/2" | 16 | 61 | 21,4 | 17,5 | 0,110 | 40 |
| 72109106063 | 2" | 16 | 76 | 25,7 | 19,5 | 0,200 | 25 |
| 72109106075 | 2 1/2" | 16 | 91 | 30,2 | 31 | 0,280 | 20 |
| 72109106090 | 3" | 16 | 108 | 33,3 | 40,5 | 0,570 | 8 |
| 72109106110 | 4" | 16 | 130 | 39,3 | 48,5 | 0,690 | 10 |
