21.286.1X | CMFV

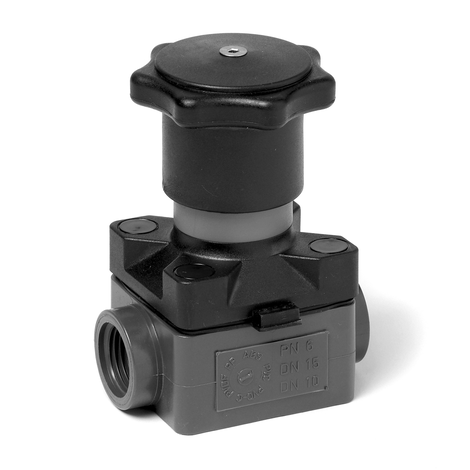

Membranventil, PVC-U, Gewindemuffe
- Anschluss: Gewindemuffe
- nur für Kunststoffgewinde
- Membrane: EPDM oder FKM oder PTFE
- inkl. einstellbarer Schließbegrenzung
Membrane: EPDM

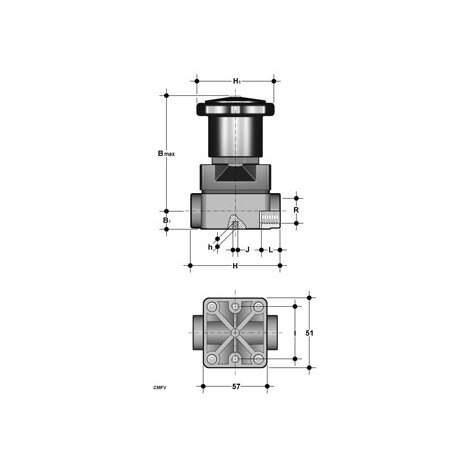

| Artikel | DN | R | PN | B1 | B max | H | H1 | h | I | J | L | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121286010016 | 12 | 3/8" | 6 | 15 | 86 | 75 | 58,5 | 8 | 35 | M5 | 11,5 | 0,290 | 8 |
| 121286010020 | 15 | 1/2" | 6 | 15 | 86 | 75 | 58,5 | 8 | 35 | M5 | 15 | 0,270 | 8 |
Membrane: FKM
| Artikel | DN | R | PN | B1 | B max | H | H1 | h | I | J | L | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121286011016 | 12 | 3/8" | 6 | 15 | 86 | 75 | 58,5 | 8 | 35 | M5 | 11,5 | 0,290 | 8 |
| 121286011020 | 15 | 1/2" | 6 | 15 | 86 | 75 | 58,5 | 8 | 35 | M5 | 15 | 0,270 | 8 |
Membrane: PTFE
| Artikel | DN | R | PN | B1 | B max | H | H1 | h | I | J | L | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121286012016 | 12 | 3/8" | 6 | 15 | 86 | 75 | 58,5 | 8 | 35 | M5 | 11,5 | 0,270 | 8 |
| 121286012020 | 15 | 1/2" | 6 | 15 | 86 | 75 | 58,5 | 8 | 35 | M5 | 15 | 0,270 | 8 |
