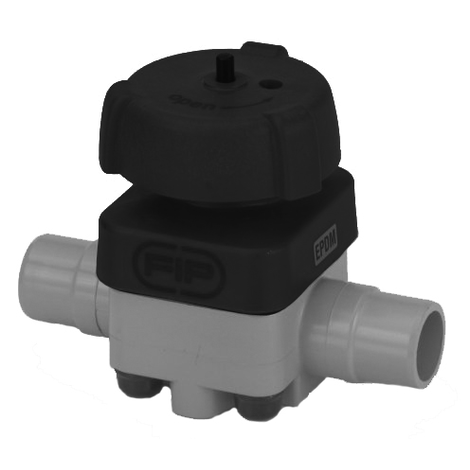

23.885.0X | VMDC
Membranventil, PVC-C, Klebestutzen
- Anschluss: Klebestutzen
- Membrane: EPDM oder FKM oder PTFE
Membrane: EPDM

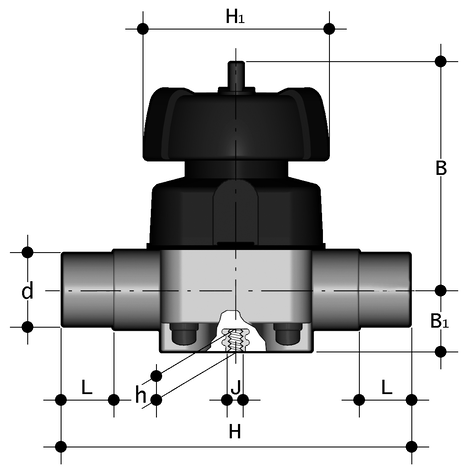

| Artikel | d | DN | PN | B | B1 | H | H1 | h | J | L | l | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 123885000090 | 90 | 80 | 10 | 225 | 55 | 300 | 200 | 23 | M12 | 51 | 100 | 7,260 | 1 |
| 123885000110 | 110 | 100 | 10 | 295 | 69 | 340 | 250 | 23 | M12 | 61 | 120 | 10,860 | 1 |
Membrane: FKM
| Artikel | d | DN | PN | B | B1 | H | H1 | h | J | L | l | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 123885001090 | 90 | 80 | 10 | 225 | 55 | 300 | 200 | 23 | M12 | 51 | 100 | 7,260 | 1 |
| 123885001110 | 110 | 100 | 10 | 295 | 69 | 340 | 250 | 23 | M12 | 61 | 120 | 10,860 | 1 |
Membrane: PTFE
| Artikel | d | DN | PN | B | B1 | H | H1 | h | J | L | l | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 123885002090 | 90 | 80 | 6 | 225 | 55 | 300 | 200 | 23 | M12 | 51 | 100 | 7,260 | 1 |
| 123885002110 | 110 | 100 | 6 | 295 | 69 | 340 | 250 | 23 | M12 | 61 | 120 | 10,860 | 1 |
Downloads
286.1 KB,
PDF
Bedienungsanleitung
