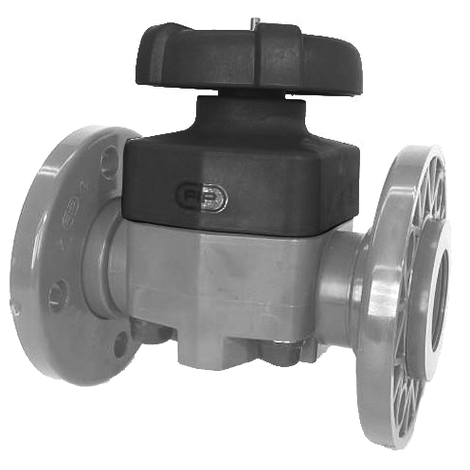

23.885.38X | VMOC
Membranventil, PVC-C, Festflansch
- Anschluss: PVC-C Festflansch (ANSI Flansch auf Anfrage)
- Membrane: EPDM oder FKM oder PTFE
- maximierter Durchfluss
- Monoblock
Membrane: EPDM

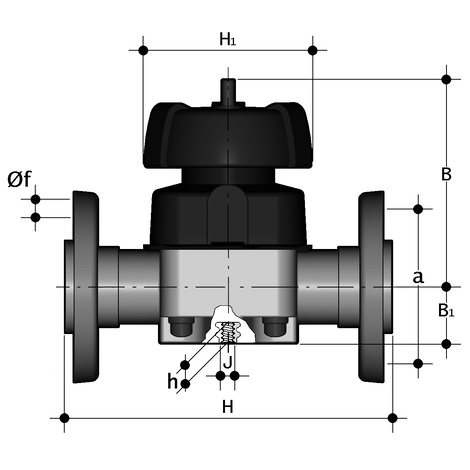

| Artikel | d | DN | PN | a | B | B1 | f | H | H1 | h | J | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 123885380090 | 90 | 80 | 10 | 160 | 225 | 55 | 18 | 310 | 200 | 23 | M12 | 9,150 | 1 |
| 123885380110 | 110 | 100 | 10 | 180 | 295 | 69 | 18 | 350 | 250 | 23 | M12 | 13,200 | 1 |
Membrane: FKM
| Artikel | d | DN | PN | a | B | B1 | f | H | H1 | h | J | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 123885381090 | 90 | 80 | 10 | 160 | 225 | 55 | 18 | 310 | 200 | 23 | M12 | 9,150 | 1 |
| 123885381110 | 110 | 100 | 10 | 180 | 295 | 69 | 18 | 350 | 250 | 23 | M12 | 13,200 | 1 |
Membrane: PTFE
| Artikel | d | DN | PN | a | B | B1 | f | H | H1 | h | J | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 123885382090 | 90 | 80 | 6 | 160 | 225 | 55 | 18 | 310 | 200 | 23 | M12 | 9,150 | 1 |
| 123885382110 | 110 | 100 | 6 | 180 | 295 | 69 | 18 | 350 | 250 | 23 | M12 | 13,200 | 1 |
Downloads
286.1 KB,
PDF
Bedienungsanleitung
