90.406 | MANO-ST

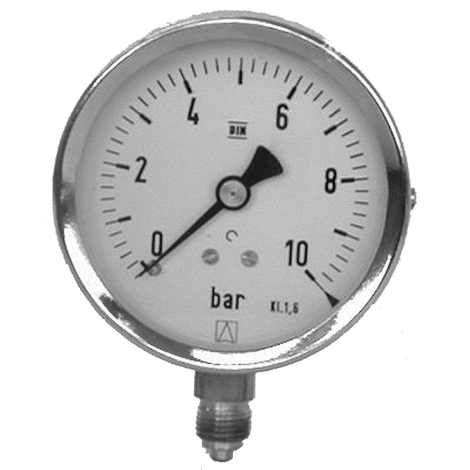

Manometer Kupferlegierung
- Kupferlegierung
- Transmitterflüssigkeit: Glysantin
- bei Lufteinschlüsse im Medium: Leichtes Klopfen gegen die Membrane mit einem stumpfen Gegenstand beschleunigt das Aufsteigen der Luftblässchen
- die mit dem Medium zu füllende Kammer ist von außen durch einen Pfeil gekennzeichnet.
- nach der Montage des Manometers ist die Nullstellung zu kontrollieren und ggf. zu korrigieren.
- Genauigkeitsklasse 1,6 für d63-110mm
- Genauigkeitsklasse 1,0 für d160mm
- Messbereich 0-2,5 bar und 0-4 bar auf Anfrage
| Artikel | d | R | Messbereich | Gewicht kg |
VE |
|---|---|---|---|---|---|
| 190406066 | 63 | 1/4'' | 0-6 bar | 0,139 | 1 |
| 190406106 | 100 | 1/2“ | 0-6 bar | 0,224 | 1 |
| 190406166 | 160 | 1/2'' | 0-6 bar | - | 1 |
| 190406061 | 63 | 1/4'' | 0-10 bar | 0,088 | 1 |
| 190406101 | 100 | 1/2'' | 0-10 bar | 0,224 | 1 |
| 190406161 | 160 | 1/2'' | 0-10 bar | - | 1 |
