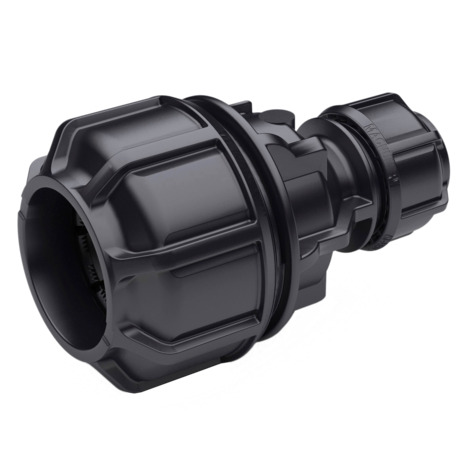

PKR
Kupplung, reduziert
Klemmfitting aus PP zur längskraftschlüssigen Verbindung von PE-Rohren im Wasserbereich
- Geringe Einsteckkräfte durch dynamisch aktiviertes Dichtsystem
- Kein Anfasen des Rohrendes notwendig
- Dichtung EPDM, DIN EN 681-1 / KTW
- Überwurfmutter ≤ d 63 aus Acetal
- Überwurfmutter > d 63 aus PP
PFA/PN Wasser = 16 bar
| Artikel | d1 | d2 | D1 | D2 | L | s1 | s1 | Gewicht kg |
VE | PE |
|---|---|---|---|---|---|---|---|---|---|---|
| 69213200 | 25 | 20 | 55 | 47 | 94 | 10 | 10 | 0,098 | 120 | 2160 |
| 69214200 | 32 | 20 | 67 | 47 | 110 | 10 | 10 | 0,146 | 80 | 1440 |
| 69214300 | 32 | 25 | 67 | 55 | 108 | 11 | 11 | 0,165 | 70 | 1260 |
| 69215300 | 40 | 25 | 82 | 55 | 125 | 11 | 11 | 0,240 | 50 | 900 |
| 69215400 | 40 | 32 | 82 | 67 | 128 | 14 | 14 | 0,270 | 40 | 720 |
| 69216300 | 50 | 25 | 94 | 55 | 141 | 11 | 11 | 0,337 | 30 | 540 |
| 69216400 | 50 | 32 | 94 | 67 | 150 | 14 | 14 | 0,374 | 30 | 540 |
| 69216500 | 50 | 40 | 94 | 81 | 149 | 18 | 18 | 0,433 | 25 | 450 |
| 69217400 | 63 | 32 | 109 | 67 | 167 | 14 | 14 | 0,500 | 20 | 360 |
| 69217500 | 63 | 40 | 109 | 81 | 173 | 18 | 18 | 0,570 | 18 | 324 |
| 69217600 | 63 | 50 | 109 | 94 | 174 | 24 | 24 | 0,671 | 16 | 288 |
| 69918700 | 75 | 63 | 135 | 110 | 275 | 24 | 24 | 0,704 | 6 | 108 |
| 69919700 | 90 | 63 | 158 | 110 | 325 | 24 | 24 | 1,082 | 8 | 64 |
| 69919800 | 90 | 75 | 158 | 130 | 329 | 43 | 43 | 1,082 | 4 | 72 |
| 69910700 | 110 | 63 | 191 | 110 | 390 | 24 | 24 | 1,100 | 4 | 32 |
| 69910900 | 110 | 90 | 191 | 157 | 393 | 50 | 50 | 2,940 | 5 | 40 |
