ATSR 45
Einfachabzweig mit reduziertem Abgang 45° (Stutzenfitting)

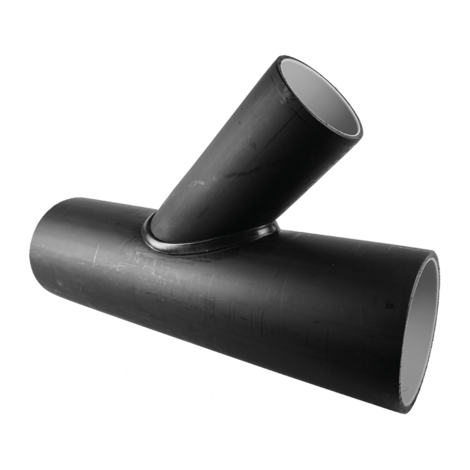

Einfachabzweig mit reduziertem Abgang 45°, SDR 17 (Stutzenfitting) ATSR 45
- PE-HD Formstück zur Verarbeitung ohne Haltevorrichtungen mit FRIAFIT Muffen AM
- Rohrfarbe schwarz mit heller Innenfläche
PE 100
Maximaler Betriebsdruck 10 bar (20 °C, Wasser/Abwasser)

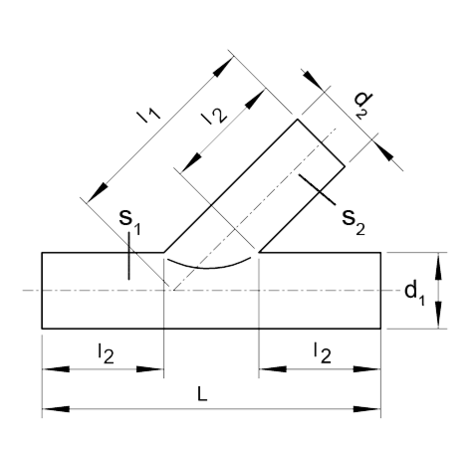

| Artikel | d1 | d2 | L | l1 | l2 | s1 | s1 | s2 | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|
| 682203 | 225 | 160 | 726 | 489 | 250 | 13,4 | 13,4 | 9,5 | 7,500 | 1 |
| 682204 | 280 | 160 | 826 | 578 | 300 | 16,6 | 16,6 | 9,5 | 12,000 | 1 |
| 682205 | 280 | 225 | 918 | 610 | 300 | 16,6 | 16,6 | 13,4 | 15,600 | 1 |
| 682206 | 315 | 160 | 926 | 653 | 350 | 18,7 | 18,7 | 9,5 | 16,600 | 1 |
| 682207 | 315 | 225 | 1018 | 685 | 350 | 18,7 | 18,7 | 13,4 | 19,600 | 1 |
| 682208 | 355 | 160 | 926 | 681 | 350 | 21,1 | 21,1 | 9,5 | 19,600 | 1 |
| 682209 | 355 | 225 | 1018 | 714 | 350 | 21,1 | 21,1 | 13,4 | 28,500 | 1 |
| 682210 | 450 | 160 | 926 | 748 | 350 | 26,7 | 26,7 | 9,5 | 29,100 | 1 |
