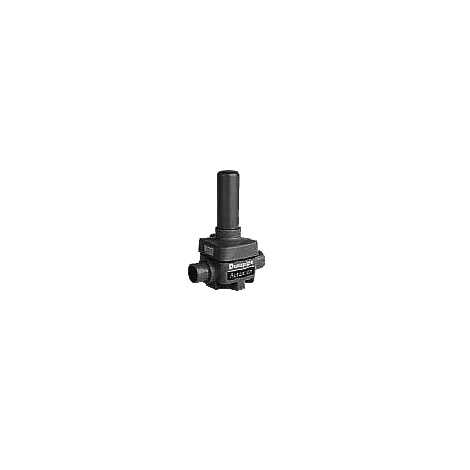

22.403.00 | SVDA-EPDM
Druckhalteventil, ABS, Klebestutzen, EPDM
- Anschluss: Klebestutzen
- Dichtung: EPDM
- Dichtung: FKM auf Anfrage
- Einbau ist lageunabhängig. Um störenden Schmutzeintrag zu vermeiden, wird der Einbau eines feinsiebigen Schmutzfängers empfohlen
- Druckregelung bis 7 bar möglich

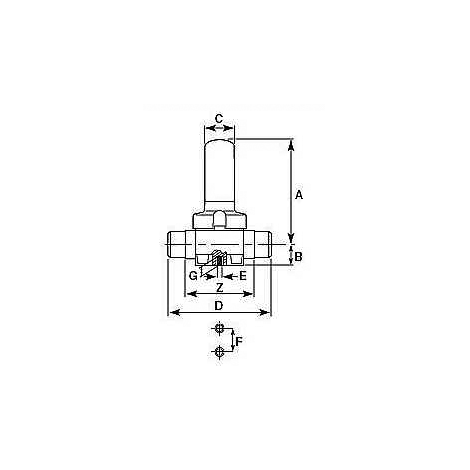

| Artikel | d | DN | PN | A | B | C | D | E | F | G | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 122403000020 | 20 | 15 | 10 | 143 | 20,5 | 35 | 124 | M6 | 25 | 12 | 92 | 0,700 | 1 |
| 122403000025 | 25 | 20 | 10 | 143 | 20,5 | 35 | 144 | M6 | 25 | 12 | 106 | 0,700 | 1 |
| 122403000032 | 32 | 25 | 10 | 143 | 25 | 35 | 154 | M6 | 25 | 12 | 108 | 0,700 | 1 |
| 122403000040 | 40 | 32 | 10 | 204 | 36 | 50 | 174 | M8 | 44,5 | 16 | 120 | 1,500 | 1 |
| 122403000050 | 50 | 40 | 10 | 204 | 39,5 | 50 | 194 | M9 | 44,5 | 16 | 130 | 1,500 | 1 |
| 122403000063 | 63 | 50 | 10 | 219 | 49 | 50 | 224 | M10 | 44,5 | 16 | 146 | 2,400 | 1 |
