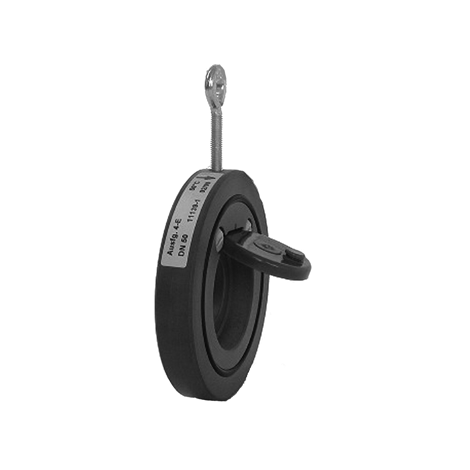

21.463.00 | CROV
460_121.463.000.140
- Dichtung: EPDM, auf Anfrage FKM
- Einbau eingangsseitig zwischen Bundbuchse/Vorschweißbund ISO/DIN mit flacher Dichtfläche
- um ein vollständiges Öffnen der Rückschlagklappe zu gewährleisten, sind klappenöffnungsseitig Austrittshilfen (Distanzstücke) einzubauen
- Beruhigungszone von mind. 5 x Nenndurchmesser (DN) vor und nach der Rückschlagklappe
- keine direkte Montage auf Pumpenflansch oder bei nachfolgenden Bögen
- für dichtschließende Rückschlagklappen ist ein Differenzdruck vom mind. 0,3 bar erforderlich, bei geringeren Differenzdrücken bitte Rücksprache halten
- Rückschlagklappe ohne Rückstellfeder nicht für pulsierende Strömungsverhältnisse empfohlen (Geräuschbildung)
- Installationsanleitung beachten
- Öffnungsdruck vertikal in mbar
