221.454.0X | TKDDV-T/CP-SA

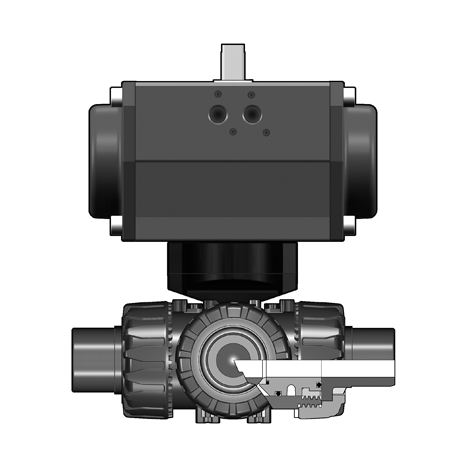

3-Wege-Kugelhahn TKD, PVC-U, d 20 - d 63, Klebestutzen, T-Bohrung, SA
- 3-Wege-Kugelhahn aus PVC-U mit pneumatischem Stellantrieb
- Funktion: einfach wirkend, inklusive optischer Stellungsanzeige
- Kugel mit T-Bohrung
- Standardkugelstellung: 1
- Steuerdruck: Standard 5 bar
- reduzierter Steuerdruck: auf Anfrage
- Steueranschluß: G 1/8'' Namur (DN15) G 1/4'' Namur (DN20 - DN50)
- Anschluss: Klebestutzen
- Dichtung: wahlweise PTFE/EPDM oder PTFE/FKM
Dichtung: EPDM
| Artikel | d | DN | PN | Antrieb | Dichtung | VE |
|---|---|---|---|---|---|---|
| 221454000101020 | 20 | 15 | 16 | SA | EPDM | 1 |
| 221454000101025 | 25 | 20 | 16 | SA | EPDM | 1 |
| 221454000101032 | 32 | 25 | 16 | SA | EPDM | 1 |
| 221454000101040 | 40 | 32 | 16 | SA | EPDM | 1 |
| 221454000101050 | 50 | 40 | 16 | SA | EPDM | 1 |
| 221454000101063 | 63 | 50 | 16 | SA | EPDM | 1 |
Dichtung: FKM
| Artikel | d | DN | PN | Antrieb | Dichtung | VE |
|---|---|---|---|---|---|---|
| 221454001101020 | 20 | 15 | 16 | SA | FKM | 1 |
| 221454001101025 | 25 | 20 | 16 | SA | FKM | 1 |
| 221454001101032 | 32 | 25 | 16 | SA | FKM | 1 |
| 221454001101040 | 40 | 32 | 16 | SA | FKM | 1 |
| 221454001101050 | 50 | 40 | 16 | SA | FKM | 1 |
| 221454001101063 | 63 | 50 | 16 | SA | FKM | 1 |
Downloads
1.7 MB,
PDF
Bedienungsanleitung
