221.382.8X | DKOV/CP-NC

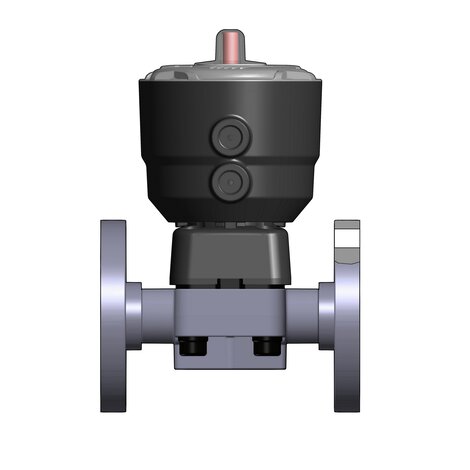

2/2-Wege-Membranventil DK/CP, PVC-U, d 20 - d 75, Festflansch, NC
2/2-Wege-Membranventil mit pneumatischem Kolben-Stellantrieb
mit optischer Stellungsanzeige
- maximierter Durchfluss
- Gehäusewerkstoff: PVC-U
- Monoblock
- Funktion: normal geschlossen (NC)
- Membranwerkstoff: wahlweise EPDM - FKM - PTFE/EPDM
- Steuerdruck: max. 6 bar
- Steueranschluss: R 1/4''
- Antriebsfarbe: schwarz (mit grauer Haube)
- Steuerluftanschluss 90° drehbar in Durchflussrichtung
- Betriebsdruck: einseitig anstehend
- Anschluss: PVC-U Festflansch (ANSI Flansch auf Anfrage)
Dichtung: EPDM
| Artikel | d | DN | PN | Antrieb | Membranwerkstoff | VE |
|---|---|---|---|---|---|---|
| 221382080100020 | 20 | 15 | 10 | NC | EPDM | 1 |
| 221382080100025 | 25 | 20 | 10 | NC | EPDM | 1 |
| 221382080100032 | 32 | 25 | 10 | NC | EPDM | 1 |
| 221382080100040 | 40 | 32 | 10 | NC | EPDM | 1 |
| 221382080100050 | 50 | 40 | 10 | NC | EPDM | 1 |
| 221382080100063 | 63 | 50 | 10 | NC | EPDM | 1 |
| 221382080100075 | 75 | 65 | 10 | NC | EPDM | 1 |
Dichtung: FKM
| Artikel | d | DN | PN | Antrieb | Membranwerkstoff | VE |
|---|---|---|---|---|---|---|
| 221382081100020 | 20 | 15 | 10 | NC | FKM | 1 |
| 221382081100025 | 25 | 20 | 10 | NC | FKM | 1 |
| 221382081100032 | 32 | 25 | 10 | NC | FKM | 1 |
| 221382081100040 | 40 | 32 | 10 | NC | FKM | 1 |
| 221382081100050 | 50 | 40 | 10 | NC | FKM | 1 |
| 221382081100063 | 63 | 50 | 10 | NC | FKM | 1 |
| 221382081100075 | 75 | 65 | 10 | NC | FKM | 1 |
Dichtung: PTFE/EPDM
| Artikel | d | DN | PN | Antrieb | Membranwerkstoff | VE |
|---|---|---|---|---|---|---|
| 221382082100020 | 20 | 15 | 10 | NC | PTFE/EPDM | 1 |
| 221382082100025 | 25 | 20 | 10 | NC | PTFE/EPDM | 1 |
| 221382082100032 | 32 | 25 | 10 | NC | PTFE/EPDM | 1 |
| 221382082100040 | 40 | 32 | 10 | NC | PTFE/EPDM | 1 |
| 221382082100050 | 50 | 40 | 10 | NC | PTFE/EPDM | 1 |
| 221382082100063 | 63 | 50 | 10 | NC | PTFE/EPDM | 1 |
| 221382082100075 | 75 | 65 | 10 | NC | PTFE/EPDM | 1 |
