227.447.8X | VKDOM/CP-NO

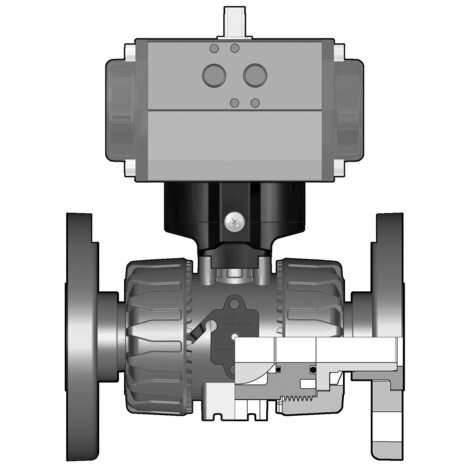

2/2-Wege-Kugelhahn VKD, PP, d 20 - d 63, Festflansch, NO
2/2-Wege-Kugelhahn mit gesicherten Überwurfmuttern aus PP mit pneumatischem Stellantrieb
- Funktion: normal geöffnet, inklusive optischer Stellungsanzeige
- Steuerdruck: Standard 5 bar
- reduzierter Steuerdruck: auf Anfrage
- Steueranschluss: G 1/8'' Namur (DN15 - DN25) G 1/4'' Namur (DN32 - DN50)
- Anschlussart: Festflansch ISO-DIN aus PP
- ANSI Flansche auf Anfrage
- Dichtung: wahlweise PTFE/EPDM oder PTFE/FKM
Dichtung: EPDM
| Artikel | d | DN | PN | Antrieb | Dichtung | VE |
|---|---|---|---|---|---|---|
| 227447080200063 | 63 | 50 | 10 | NO | EPDM | 1 |
| 227447080200020 | 20 | 15 | 10 | NO | EPDM | 1 |
| 227447080200025 | 25 | 20 | 10 | NO | EPDM | 1 |
| 227447080200032 | 32 | 25 | 10 | NO | EPDM | 1 |
| 227447080200040 | 40 | 32 | 10 | NO | EPDM | 1 |
| 227447080200050 | 50 | 40 | 10 | NO | EPDM | 1 |
Dichtung: FKM
| Artikel | d | DN | PN | Antrieb | Dichtung | VE |
|---|---|---|---|---|---|---|
| 227447081200020 | 20 | 15 | 10 | NO | FKM | 1 |
| 227447081200025 | 25 | 20 | 10 | NO | FKM | 1 |
| 227447081200032 | 32 | 25 | 10 | NO | FKM | 1 |
| 227447081200040 | 40 | 32 | 10 | NO | FKM | 1 |
| 227447081200050 | 50 | 40 | 10 | NO | FKM | 1 |
| 227447081200063 | 63 | 50 | 10 | NO | FKM | 1 |
